【产品名称：气动薄膜调节阀】
【产品型号：ZJHP、ZJHM】
ZJHP、ZJHM气动薄膜调节阀采用系列模块化。只需更换阀内件就能形成不同结构的阀门。产品内件类型丰富，可以满足绝大多数工业自控系统的要求。整体式填料函结构，方便用户更换，同时增加了阀门阀杆部位密封的稳定。
【产品介绍】：
ZJHP、ZJHM气动薄膜调节阀采用标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。适用流体温由-200℃～560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
【工作原理】：
ZJHP、ZJHM气动薄膜调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适用于允许泄漏量小阀前后压差不大的工作场合。
【产品特点】：
1、可调范围大，固有可调比为50%。
2、顶导向单座调节阀，结构紧凑，部件少、易维修。
3、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
4、阀体按流体力学原理设成等截面低流阻流道，额定流量系数增大30%。
5、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
6、ZXGV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
7、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。
【阀体】：
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4Pa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG260-450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃ 散热型-40~+450℃
填 料：V型聚四氟乙烯、柔性石墨、不锈钢波纹管
【阀内组件】：
阀芯型式：上导但座（套筒）柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

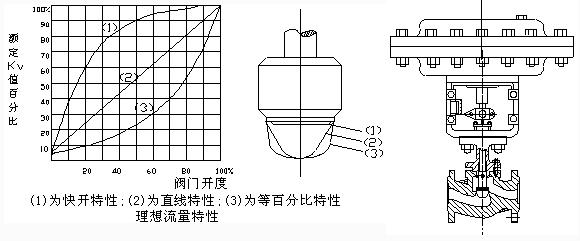

【流量特性图】：
【执行机构】：
形 式：多弹簧式薄膜执行机构
垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：20-100(40-200、80-240、20-60
压缩弹簧：60Si2Mn 60-100)Kpa
推 杆：2Cr13
供气压力：0.14 0.16 0.28Mpa
膜 盖：A3
气源接头；内螺纹M10×1
衬 套：2Cr13
环境温度：-30~+70℃
阀作用型式：气一开式，气一关式
【主要技术参数】：
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司
商洽生产 | 额定流量
系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | 公称压力MPa | 0.6 1.6 4.0 6.4 | 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | | | 流量特性 | 直线、等百分比、快开型 | 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | 阀体材质 | PN
(MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | 阀体型式 | 直通单座铸造球型阀 | 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | 可调比R | 50:1 | 气源接头 | M16×1.5 |

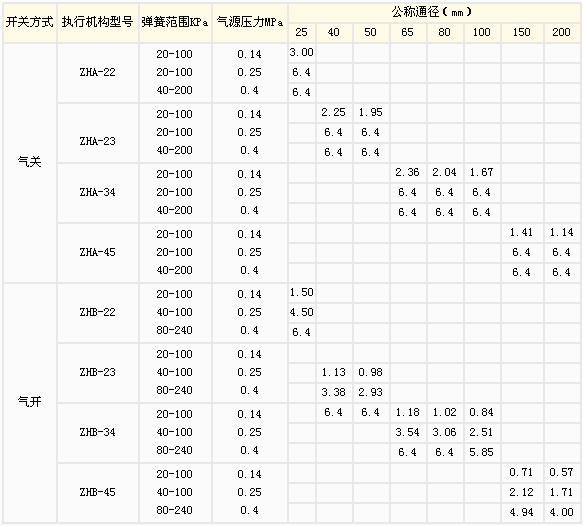

【允许压差表】：

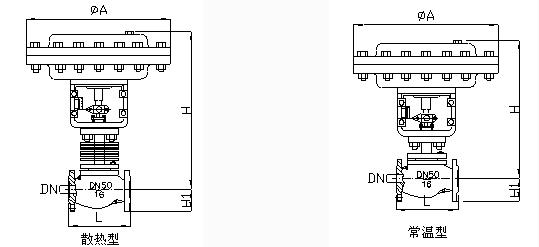

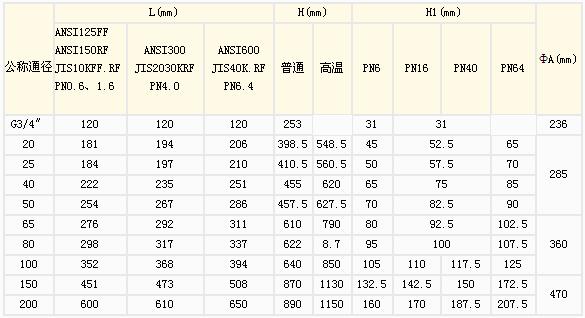

【ZJHP/M型气动调节阀外型尺寸】：
本产品的法兰连接尺寸符合国家标准GB9115.7-88、GB115.9-88、PN64符合JB79-59.此连接尺寸与老产品的采用的JB78-59《铸铁法兰》，JB79-59《铸铁法兰》中的连接尺寸基本一致，可以套用，安装时不影响和老产品的更换。
JISB2001-1984
ANSIB16.5-1981
法兰连接：FF、PR、RJ和LG。

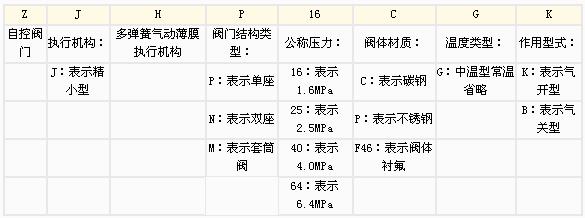

【型号编制说明】：
|
