【产品名称：ZHYQ气动罐底调节阀】
【产品型号：ZDSF、ZDSH】
ZHYQ气动罐底调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
【产品介绍】：
ZHYQ气动罐底调节阀用于物料储罐底部做下料调节，控制容易沉积或含有颗粒的流体。阀体成Y形，阀体流路流畅，流量大，压降损失小，阀座泄漏量符合ANSIB1G.104标准，调节阀配用HA多弹簧式薄膜执行机构。
【产品特点】：
1、阀座泄漏量符合ANSIB1G.104标准 2、阀体成Y形，阀体流路流畅，流量大。
3、产品内件类型丰富，可以满足绝大多数工业自控系统的要求。 【规格参数表】： 公称通径DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 阀座直径(mm) | 40 | 50 | 80 | 80 | 100 | 150 | 200 | 额定流量系数Kv | 14 | 35 | 55 | 95 | 135 | 220 | 720 | 额定行程(mm) | 25 | 40 | 50 | 75 | 信号范围Pr(KPa) | 20～100 80～240 | 气源压力PS(MPa) | 0.14～0.4 | 固有流量特性 | 快开 | 允许泄漏量 | 硬阀座：10-4x阀额定容量、软阀座：10-7x阀额定容量 | 公称压力PN(MPa) | 1.6、 4.0、 6.4 | 工作温度t(℃) | 常温型 | -20～200、-40～250、-60～250 | 散热型 | -40～450、-60～450 | 高温型 | 450～560 | 低温型 | -60～-100、-100～-200、-200～-250 |

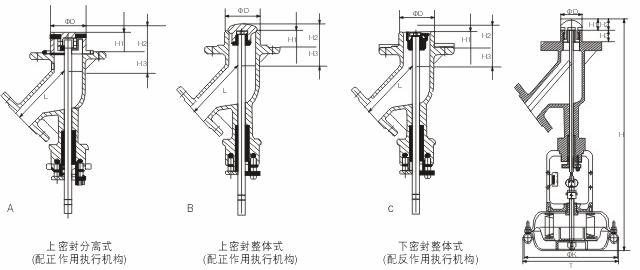

【外型尺寸表】：
图A 单位：mm 公称通径 | φD | H | H1 | H2 | H3 | φK | T | L | DN50×80 | 94 | 753 | 47 | 51 | 50 | 250 | 363 | 170 | DN65×80 | 94 | 795 | 47 | 51 | 68 | 350 | 363 | 200 | DN100×150 | 210 | 1052 | 39 | 78 | 90 | 470 | 520 | 330 |
图B 单位：mm 公称通径 | φD | H | H1 | H2 | H3 | L | φK | T | DN50×80 | 81 | 753 | 47 | 51 | 50 | 170 | 350 | 363 | DN65×80 | 77 | 795 | 47 | 51 | 68 | 200 | 350 | 363 | DN80×100 | 179 | 980 | 60 | 64.5 | 67 | 230 | 470 | 520 | DN150×200 | 210 | 1052 | 39 | 78 | 90 | 330 | 470 | 520 |
图C 单位：mm 公称通径 | φD | H | H1 | H2 | H3 | L | φK | T | DN25×40 | 55 | 541 | 20 | 33 | 48 | 130 | 218 | 230 | DN40×50 | 80 | 573 | 20 | 33 | 55 | 155 | 218 | 230 | DN65×100 | 120 | 680 | 25 | 39 | 68 | 200 | 350 | 363 |
|
