气动角式调节阀(ZJHJ)
  产品名称: 气动角式调节阀(ZJHJ)
  产品型号: ZJHJ


  咨询电话:021-51602595 黄经理
 相关产品
 气动衬氟调节阀(ZMJBP)
 气动角式调节阀(ZJHJ)
 气动罐底调节阀(ZHYQ)
 气动三通调节阀(ZJHF、ZJHH)


【产品名称:气动角式调节阀】
【产品型号:ZJHJ】
ZJHJ气动角式调节阀是根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。
【产品介绍】:
ZJHJ气动角式调节阀专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处,由于角式调节阀角式阀体无死角,便于吹扫,维护简单而应用。可使用单座或者平衡式套筒阀瓣上,一些高压差场合也可以适用多级调节。可选择多弹簧气动薄膜机构或电动执行机构等。
【产品特点】:
1、阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小。
2、应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。
3、适用于允许泄漏量小,阀前后压差不大的高粘度,含有悬浮物和颗粒状物质流体的调节。
4、具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。
【主要技术参数】:

公称通径(mm)

20

25

40

50

65

80

100

150

200

250

300

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数Kv

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

可调范围

301

公称压力

标准产品1.64.06.4MPa;特殊订货102232MPa

阀芯形式

单座柱塞型阀芯

流量特性

直线、等百分比

工作温度

普通型-40230;散热片型230450,特殊订货450600

法兰标准

符合JB78-59JB79-59标准,可按JB/79.1-94JB/79.2-94ANSIJISDIN 等订货生产

【主要零件材料】:

零件名称

阀体

阀杆

阀芯

阀座

填料

压缩弹簧

波纹薄膜

材料

40锻钢
不锈钢
钼二钛

2Cr13
不锈钢
钼二钛

2Cr13或堆
焊钴铬钨
硬质合金

2Cr13或堆
焊钴铬钨
硬质合金

V
聚四氟乙烯圈

60Si2Mn

丁睛橡胶
夹尼衬里


【性能指标】:

序号

项目

单位

不带定位器

带定位器

1

基本误差

±4

±1

2

回差

2.5

1

3

死区

1.5

0.1

4

允许泄漏量

C值的0.01%,对C≤4.Q≈0

5

额定流量系数Kv偏差

C≤4

±15

流量特性误差

C>4

±10

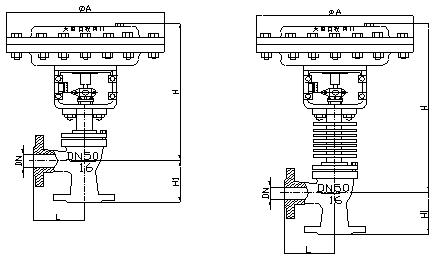

【外形尺寸图】:


公称通径DNmm

Lmm

H1 mm

Hmm

ØA

1.6MPa

常温

中温

20

100

100

349

444

285

25

115

115

350

445

285

32

130

130

358

458

285

40

130

130

378

478

285

50

150

150

393

493

285

65

170

170

494

594

360

80

190

190

503

628

360

100

215

215

521

646

360

125

250

250

634

759

360

150

275

275

696

846

470

200

325

325

715

915

470
