三通保温旋塞阀(BX44W-10C)
  产品名称: 三通保温旋塞阀(BX44W-10C)
  产品型号: BX44W-10C


  咨询电话:021-51602595 黄经理
 相关产品
 三通保温旋塞阀(BX44W-10C)
 沥青专用保温旋塞阀(BX43W-16C、BX44W-16C)
 二通保温旋塞阀(BX43W-10C)


【产品名称:三通保温旋塞阀】
【产品型号:BX44W-10C】
    上海杰一阀门BX44W三通保温旋塞阀采用整体式夹套保温层结构设计,根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等。使用整个阀门常温或降温达到所需要的温度,确保阀内介质能够正常工作,具有良好的保温保冷特性,主要供开启和关闭管道和设备介质之用,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用早的一种阀门,结构简单、开关迅速、流体阻力小。
【产品介绍】:
    上海杰一阀门BX44W三通保温旋塞阀是在普通三通旋塞阀的基础上在阀体外部焊装了金属夹套,在阀体两侧装有夹套接口,可注入热水、蒸汽、导热油或其它过热气体,以防止介质在常温状态下凝固或结晶。用于高粘稠石蜡、油品等介质、整体碳钢或不锈钢制造。
【工作原理】:
    BX44W三通保温旋塞阀采用保温夹套设计,利用外部热源在阀门的外部循环加热,可以有效防止介质通过阀门时温度损失,保证介质的温度。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中,防止以输送常规下会凝固的高粘度介质。
【产品特点】:
1、夹套采用碳素钢管焊接比铸造的更加耐压牢固。
2、采用整体式夹套结构设计,更能均匀地保温、保冷。
3、保温入口有法兰、螺纹两种形式供用户选择,也可定制入口连接方式及规格大小。
4、阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失。
【主要性能规范】:

型号

公称压力
PN
MPa

试验压力PSMPa

工作压力
P
MPa

适用介质

工作温度

壳体

密封

BX44W-1.0P

1.0

1.5

1.1

1.0

硝酸类等

≤250

BX44W-1.0C

1.0

1.5

1.1

1.0

非腐蚀、弱腐蚀

≤200

【零部件材料】:

零件名称

阀体、塞子

填料

BX44W-1.0P
BX44W-1.0R

不锈钢

石墨盘根+304

BX44W-1.0C

铸钢

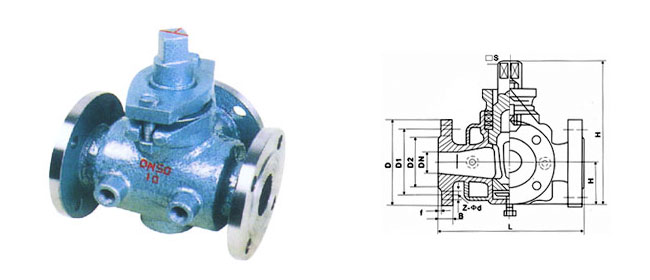

【产品尺寸】:

口径(DN

L

D

D1

D2

z-φd

20

145

150

105

75

55

414

25

145

160

115

85

65

414

32

165

190

135

100

78

418

40

180

200

145

110

85

418

50

200

220

160

125

100

418

65

220

280

180

145

120

418

80

250

300

195

160

135

418

100

300

340

215

180

155

818

125

350

245

210

185

818

150

400

280

240

210

823

200

450

335

295

265

823

250

530

390

350

320

1223

300

580

440

400

368

1223
