沥青专用保温旋塞阀(BX43W-16C、BX44W-16C)
  产品名称: 沥青专用保温旋塞阀(BX43W-16C、BX44W-16C)
  产品型号: BX43W-16C、BX44W-16C


  咨询电话:021-51602595 黄经理
 相关产品
 三通保温旋塞阀(BX44W-10C)
 沥青专用保温旋塞阀(BX43W-16C、BX44W-16C)
 二通保温旋塞阀(BX43W-10C)


【产品名称:沥青保温旋塞阀】
【产品型号:BX43W-16C、BX44W-16C】
    上海杰一阀门BX43W、BX44W沥青保温旋塞阀可安装气动执行器、电动执行器,实现自动化控制。具有低扭矩、开关轻便等特点。采用整体式夹套保温层结构设计,根据用户需要夹套内注入蒸气、导热油等。使用整个阀门常温达到所需要的温度,确保阀内介质能够正常工作,具有良好的保温特性,主要供开启和关闭管道和设备介质之用,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用早的一种阀门,结构简单、开关迅速、流体阻力小。
【产品介绍】:
    上海杰一阀门BX43W、BX44W沥青保温旋塞阀是在沥青专用旋塞阀的基础上在阀体外部焊装了金属夹套,分别有二通和三通的形式。在阀体两侧装有夹套接口,可注入蒸汽、导热油或其它过热气体,以防止沥青在常温状态下凝固。
【工作原理】:
    BX43W、BX44W沥青保温旋塞阀采用保温夹套设计,利用外部热源在阀门的外部循环加热,可以有效防止介质通过阀门时温度损失,保证介质的温度。主要用于石油、化工、沥青等各类系统中,防止以输送常规下会凝固的高粘度介质。
【产品特点】:
1、具有低扭矩、开关轻便。
2、夹套采用碳素钢管焊接比铸造的更加耐压牢固。
3、采用整体式夹套结构设计,更能均匀地保温、保冷。
4、可安装气动执行器、电动执行器,实现自动化控制。
5、保温入口有法兰、螺纹两种形式供用户选择,也可定制入口连接方式及规格大小。
6、阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失。
【主要性能规范】:

型号

公称压力
PN
MPa

试验压力PSMPa

适用介质

工作温度(

壳体

密封

BX43W-1.6C

1.6

2.0

1.6

沥青及厚质油类

≤350

BX44W-1.6C

1.6

2.0

1.6

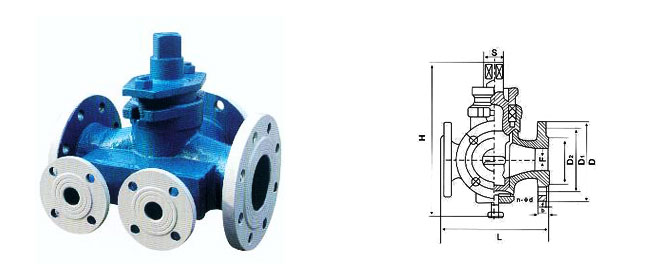

【产品尺寸】:

公称通径
DN
mm

L

D

D1

D2

b

F

n-φd

H

S

50

二通

250

160

125

100

18

3

4-φ18

250

30×30

三通

250

160

125

100

18

3

4-φ18

65

二通

300

180

145

120

20

3

4-φ18

280

40×40

三通

300

180

145

120

20

3

4-φ18

80

二通

300

195

160

135

20

3

8-φ18

320

45×45

三通

300

195

160

135

20

3

8-φ18

100

二通

325

215

180

155

22

3

8-φ18

350

52×52

三通

325

215

180

155

22

3

8-φ18

125

二通

350

245

210

185

22

3

8-φ18

405

62×62

三通

350

245

210

185

22

3

8-φ18

150

二通

400

280

240

210

24

3

8-φ23

-

68×68

三通

400

280

240

210

24

3

8-φ23

200

二通

450

335

295

265

26

3

12-φ23

-

75×75

三通

450

335

295

265

26

3

12-φ23
