【产品名称：二通铜芯旋塞阀】
【产品型号：X43T-10】
【产品介绍】：
X43T二通铜芯旋塞阀采用铸铁为阀体材质，阀芯塞子为铜材质，用于水、油品、饱和蒸汽等。
【工作原理】：
X43T二通铜芯旋塞阀是柱塞形的旋转阀，启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，起到切断和接通介质以及分流介质的作用，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。
【产品特点】：
1、不受安装方向的限制，介质的流向可任意。
2、适用于经常操作，启闭迅速、轻便、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换，结构简单，密封性能好，使用广泛。
【主要性能规范】： 型号 | 公称压力
PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | 壳体 | 密封 | X43T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
【零部件材料】： 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 | X43T-1.0 | 铸铁 | 铸铜 | 铸铁 | 油浸石棉盘根
柔性石墨 |

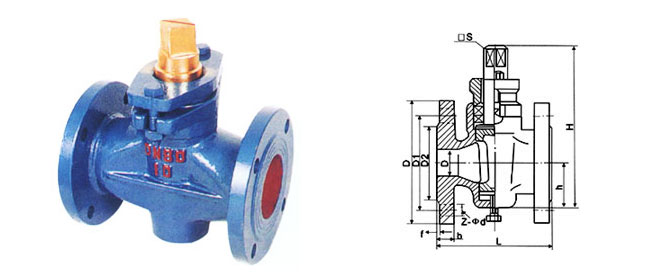

【产品尺寸】：
型号 | 公称通径
DN（mm） | 尺寸（mm） | L | D | D1 | D2 | f | b | z-φd | □s | h | H |
X43T-1.0 | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 | 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | 125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | 300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 |
|
