【产品名称:三通铜芯内螺纹旋塞阀】 【产品型号:X14T-10】 【产品介绍】: X14T三通铜芯内螺纹旋塞阀用于三通切换的水、蒸汽、油品等温度小于100℃的介质。阀芯有L型和T型,可以满足不同的生产工艺要求。可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。 【工作原理】: X14T三通铜芯内螺纹旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。 【产品特点】: 1、不受安装方向的限制,介质的流向可任意。 2、适用于经常操作,启闭迅速、轻便、流体阻力小。 3、结构简单,相对体积小,重量轻,便于维修、密封性能好。 4、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好,使用广泛。 【主要性能规范】: 型号 | 公称压力 PN(MPa) | 试验压力PS(MPa) | 适用介质 | 工作温度(℃) | 壳体 | 密封 | X14T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
【零部件材料】: 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 | X14T-1.0 | 铸铁 | 铸铜 | 铸铁 | 油浸石棉盘根 柔性石墨 |

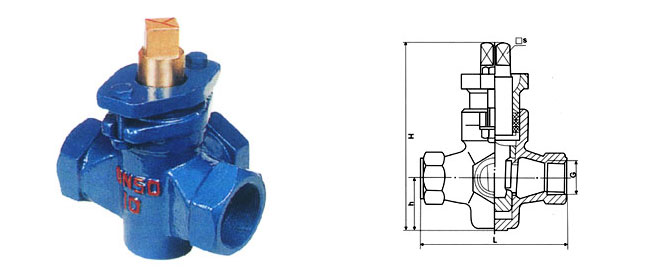

【产品尺寸】: 公称通径 DN(mm) | 管螺纹 G | 尺寸(mm) | H | L | h | □S | 15 | 1/2 | 117 | 85 | 30 | 12 | 20 | 3/4 | 126 | 90 | 34 | 16 | 25 | 1 | 160 | 110 | 42 | 18 | 32 | 11/4 | 176 | 130 | 48 | 18 | 40 | 11/2 | 210 | 150 | 64 | 26 | 50 | 2 | 238 | 170 | 76 | 28 | 65 | 21/2 | 250 | 220 | 80 | 30 | 80 | 3 | 340 | 250 | 115 | 38 | 100 | 4 | 350 | 300 | 125 | 42 |
|
