衬氟截止阀(J41F46-16C)
  产品名称: 衬氟截止阀(J41F46-16C)
  产品型号: J41F46-16C


  咨询电话:021-51602595 黄经理
 相关产品
 法兰衬氟截止阀(J41F46-16C)
 衬氟截止阀(J41F46-16C)


【产品名称:衬氟截止阀】
【产品型号:J41F46-16C】
【产品介绍】:
J41F46衬氟截止阀类型分为:J41F46型直通式、J45F46型直流式、J44F46型角式截止阀是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面,利用其在抗强腐蚀介质方面的性能制做成各类阀门和压力容器。

【工作原理】:
J41F46衬氟截止阀外壳体采用熔模铸造,与液体接触内腔、阀体、阀盖、阀瓣等(即化学介质过流部件)部件均选用耐腐蚀材料(氟塑料)作为衬里或包覆材料,其阀座采用整体式聚合物作密封材料,启闭件(阀瓣)由阀杆带动并沿阀座中心轴线作升降运动的阀门,在管路上主要用来接通或截断管路中的介质。
【产品特点】:
1、适用于要求密封和调节特性的场合。
2、产品结构紧凑、外形美观,工艺合理。
3、该阀门操作轻便,严密的密封性能。
4、阀轴不与腔内流体介质接触。
【主要零部件材料表】:

零件名称
part name

材料material

  阀体body
阀盖cover

铸钢cast steel、不锈钢 stainless steel、内衬liningF4F46

阀瓣disc

优碳钢 excellent carbon steel、不锈钢 stainless steel、衬liningF4F46

阀杆
Stem

2Cr13、不锈钢 stainless steel

填料packing

PTFE(F4)聚四氯乙烯

阀杆螺母
stem nut

2HMN58-2-2

手轮
handwheel

HT200




【性能规范】:

设计标准
Design criteria

GB12233

结构长度structure length

GB12221

法兰标准
flange standard


JB/T79-94

GB9113.1-26

检验试验Inspection test

GB/T13927

驱动方式
Drive mode

手动manual、电动electric、气动pneumatic

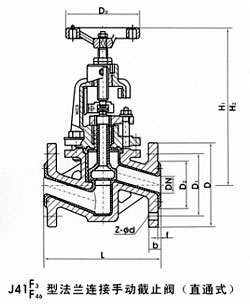

【主要连接尺寸及重量】:

公称通径
Nominal
diameter

PN1.6(MPa)主要外形尺寸和连接尺寸main form and connection size

重量weight

DN

L

D

D1

D2

f

b

Z-φd

D0

H1

H2

Kg

15

130

95

65

43

3

14

4-φ14

100

190

202

7

20

150

105

75

50

3

14

4-φ14

100

225

250

8

25

160

115

85

60

3

16

4-φ14

120

230

255

9

32

180

135

100

68

3

18

4-φ18

140

260

290

12

40

200

145

110

80

3

18

4-φ18

160

280

315

16

50

230

160

125

100

3

20

4-φ18

180

300

345

20

65

290

180

145

115

3.5

20

4-φ18

200

365

420

28

80

310

195

160

130

3.5

22

8-φ18

240

420

490

39

100

350

215

180

150

4

24

8-φ18

280

450

536

51

125

400

245

210

180

4

26

8-φ18

320

520

630

70

150

480

280

240

210

4

28

8-φ23

360

560

695

100

200

600

335

295

260

5

32

12-φ18

400

630

780

160

250

730

405

355

349

5

36

12-φ26

450

700

880

250

300

850

460

410

370

6

40

12-φ26

500

770

1070

350
