【产品名称：法兰衬氟截止阀】
【产品型号：J41F46-16C】
【产品介绍】：
J41F46法兰衬氟截止阀是是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，适用于各种强腐蚀工况，操作简单，使用寿命长。
【工作原理】：
J41F46法兰衬氟截止阀采用熔模精密铸造，强度高、外观光洁，与液体接触内腔、阀体、阀盖、阀瓣等（即化学介质过流部件）部件均选用优良的耐腐蚀材料（氟塑料）作为衬里或包覆材料，采用模压衬里成型工艺技术使阀门既有金属的强度有又耐腐蚀的特性。
【产品特点】：
1、适用于要求可靠密封和调节特性的场合。
2、产品结构紧凑、外形美观，工艺合理、性能可靠。
3、该阀门操作轻便，严密的密封性能，超长的使用寿命。
4、保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
【主要零部件材料表】： 零件名称
part name | 材料material | 阀体body、
阀盖cover | 铸钢cast steel、不锈钢 stainless steel、内衬liningF4、F46 | 阀瓣disc | 优碳钢 excellent carbon steel、不锈钢 stainless steel、衬liningF4、F46 | 阀杆
Stem | 2Cr13、不锈钢 stainless steel | 填料packing | PTFE(F4)聚四氯乙烯 | 阀杆螺母
stem nut | 2HMN58-2-2 | 手轮
handwheel | HT200 |
【技术规范】： 设计标准
Design criteria | GB12233 | 结构长度structure length | GB12221 | 法兰标准
flange standard
| JB/T79-94 | GB9113.1-26 | 检验试验Inspection test | GB/T13927 | 驱动方式
Drive mode | 手动manual、电动electric、气动pneumatic |

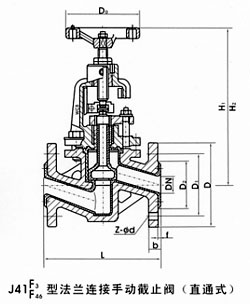

【主要连接尺寸】：
公称通径
Nominal
diameter | PN1.6(MPa）主要外形尺寸和连接尺寸main form and connection size | 重量weight | DN | L | D | D1 | D2 | f | b | Z-φd | D0 | H1 | H2 | Kg | 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-φ14 | 100 | 190 | 202 | 7 | 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-φ14 | 100 | 225 | 250 | 8 | 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-φ14 | 120 | 230 | 255 | 9 | 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-φ18 | 140 | 260 | 290 | 12 | 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-φ18 | 160 | 280 | 315 | 16 | 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 180 | 300 | 345 | 20 | 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-φ18 | 200 | 365 | 420 | 28 | 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-φ18 | 240 | 420 | 490 | 39 | 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-φ18 | 280 | 450 | 536 | 51 | 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-φ18 | 320 | 520 | 630 | 70 | 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 360 | 560 | 695 | 100 | 200 | 600 | 335 | 295 | 260 | 5 | 32 | 12-φ18 | 400 | 630 | 780 | 160 | 250 | 730 | 405 | 355 | 349 | 5 | 36 | 12-φ26 | 450 | 700 | 880 | 250 | 300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-φ26 | 500 | 770 | 1070 | 350 |
|
