对夹式衬氟蝶阀(D371F46-16C)
  产品名称: 对夹式衬氟蝶阀(D371F46-16C)
  产品型号: D371F46-16C


  咨询电话:021-51602595 黄经理
 相关产品
 法兰衬氟蝶阀(D341F46-16C)
 对夹式衬氟蝶阀(D371F46-16C)


【产品名称:对夹式衬氟蝶阀】
【产品型号:D371F46-16C、D371F4-16C】
    上海杰一阀门D371F46对夹式衬氟蝶阀又称氟塑料衬里耐腐阀门,是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面,利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
【产品介绍】:
    上海杰一阀门D371F46对夹式衬氟蝶阀是一种耐强腐蚀的蝶阀,对夹中线式结构,蝶板各向对称,无偏置。衬氟蝶阀的软密封结构,在120度以内的介质温度下,密封性能卓越。密封比压来自蝶板与阀座产生过盈挤压而变形的弹性力。对各种不同粘度或半液体状态的介质以及颗状腐蚀介质,均可适应。
【工作原理】:
    D371F46对夹式衬氟蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
【产品特点】:
1、可作快速切断或调节流量之用。
2、适用于要求可靠密封和 良好调节特性的场合。
3、产品结构紧凑、外形美观,工艺合理、性能可靠。
4、该阀门操作轻便,严密的密封性能,超长的使用寿命。
5、阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制。
6、保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成。
7、蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能。
【主要零部件材料表】:

零件名称 Part name

材料 Material

上下阀体 Upper and  lower valve body

铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、衬Lining/F4 F46

阀座 Valve sea

F4 /F46

带杆蝶板 With lever dish plate

全衬Fulling (WCB包衬)F4/F46、半衬Half lining(不锈钢)/F4F46

衬垫 Liner

硅橡胶

蜗轮手柄 Worm handle

Qt400-15球墨铸铁、铝合金

【技术规范】:

设计标准Design standard

GB12238

结构长度Structure length

GB12221

法兰标准Flange standard

JB/T79-94

GB9113.1-26

检验试验Inspection and  tes

GB/T13927

驱动方式Drive mode

蜗轮Worm、手动Manual、电动Electric、气动Pneumatic

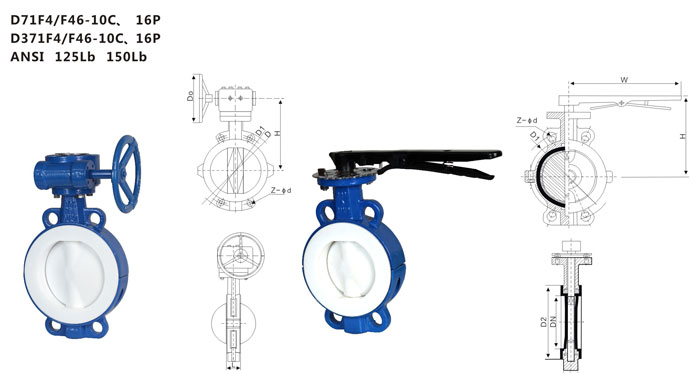

【主要连接尺寸】:

公称通径Nominal
diameter

外形尺寸Shape size

参考值The reference value

DN

L

H2

H1

D

D1

D2

F

B

Z-φd

D0

H

重量
Weight
kg

Mm

inch

对夹
Wafer

PN1.6MPa

40

11/2

33

143

85

150

110

85

3

19

4-18

150

140

4

50

5

43

143

85

165

125

100

3

21

4-18

150

140

5

65

21/2

46

157

85

185

145

120

3

21

4-18

150

150

8

80

3

46

178

100

200

160

135

3

22

8-18

150

165

14

100

4

52

185

110

220

180

155

3

23

8-18

200

180

22

125

5

56

206

120

250

210

185

3

23

8-18

200

200

30

150

6

56

225

160

285

240

210

3

25

8-23

280

220

65

200

8

60

275

245

340

295

265

3

28

12-27

280

270

80

250

10

68

326

260

405

355

320

4

28

12-27

200

320

95

300

12

78

333

300

460

410

370

4

30

12-27

240

330

125

350

14

78

393

320

520

470

430

4

32

16-27

240

385

155

400

16

102

438

330

580

525

480

4

34

16-30

280

430

175

450

18

114

488

380

640

585

530

4

42

20-30

280

480

230

500

20

127

540

390

715

650

580

5

42

20-33

320

540

300

600

24

154

615

450

840

770

680

5

48

20-36

320

610

335

700

28

165

660

480

910

840

795

5

48

24-36

360

650

425

800

32

190

720

580

1025

950

900

5

48

24-39

360

710

500

900

36

203

780

625

1125

1050

1000

5

50

28-39

480

780

455

1000

40

216

900

660

1255

1170

1115

5

50

28-42

400

900

715

1200

48

254

1070

780

1485

1390

1330

5

50

32-48

400

1050

860
