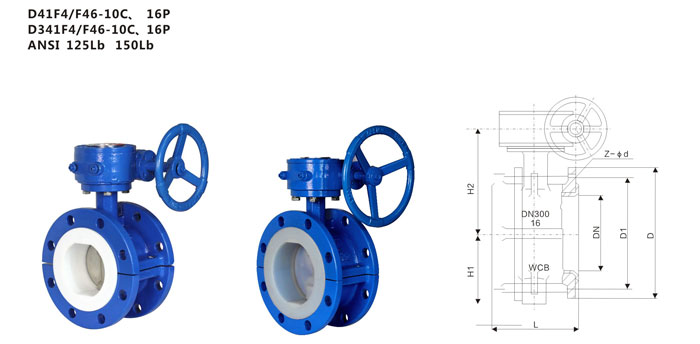

法兰衬氟蝶阀(D341F46-16C)
  产品名称: 法兰衬氟蝶阀(D341F46-16C)
  产品型号: D341F46-16C


  咨询电话:021-51602595 黄经理
 相关产品
 法兰衬氟蝶阀(D341F46-16C)
 对夹式衬氟蝶阀(D371F46-16C)


【产品名称:法兰衬氟蝶阀】
【产品型号:D341F46-16C、D341F4-16C】
    上海杰一阀门D341F46法兰衬氟蝶阀又称氟塑料衬里耐腐阀门,是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面,利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
【产品介绍】:
    上海杰一阀门D341F46法兰衬氟蝶阀是一种耐强腐蚀的蝶阀,法兰连接中线式结构,蝶板各向对称,无偏置。衬氟蝶阀的软密封结构,在120度以内的介质温度下,密封性能卓越。密封比压来自蝶板与阀座产生过盈挤压而变形的弹性力。对各种不同粘度或半液体状态的介质以及颗状腐蚀介质,均可适应。
【工作原理】:
    D341F46法兰衬氟蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
【产品特点】:
1、可作快速切断或调节流量之用。
2、适用于要求可靠密封和 良好调节特性的场合。
3、产品结构紧凑、外形美观,工艺合理、性能可靠。
4、该阀门操作轻便,严密的密封性能,超长的使用寿命。
5、阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制。
6、保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成。
7、蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能。
【主要零部件材料表】:

零件名称 Part name

材料 Material

上下阀体 Upper and  lower valve body

铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、衬Lining/F4 F46

阀座 Valve sea

F4 /F46

带杆蝶板 With lever dish plate

全衬Fulling (WCB包衬)F4/F46、半衬Half lining(不锈钢)/F4F46

衬垫 Liner

硅橡胶

蜗轮手柄 Worm handle

Qt400-15球墨铸铁、铝合金

【技术规范】:

设计标准Design standard

GB12238

结构长度Structure length

GB12221

法兰标准Flange standard

JB/T79-94

GB9113.1-26

检验试验Inspection and  tes

GB/T13927

驱动方式Drive mode

蜗轮Worm、手动Manual、电动Electric、气动Pneumatic

【主要连接尺寸】:

公称通径Nominal
diameter
DN

外形尺寸
Outline Dimension

连接尺寸Connection Size

L

H2

H1

1.0MPa

1.6MPa

D

D1

z-Φd

D

D1

z-Φd

50

108

143

85

160

125

4-Φ18

160

125

4-Φ18

65

112

157

93

180

145

4-Φ18

180

145

4-Φ18

80

114

178

100

195

160

4-Φ18

195

160

8-Φ18

100

127

185

110

215

180

8-Φ18

215

180

8-Φ18

125

140

206

120

245

210

8-Φ18

245

210

8-Φ18

150

140

225

160

280

240

8-Φ23

280

240

8-Φ23

200

152

275

245

335

295

8-Φ23

335

295

12-Φ23

250

165

326

260

390

350

12-Φ23

405

355

12-Φ26

300

178

333

300

440

400

12-Φ23

460

410

12-Φ26

350

190

393

320

500

460

16-Φ23

520

470

16-Φ26

400

216

438

330

560

515

16-Φ26

580

525

16-Φ30

450

222

488

380

615

565

20-Φ26

640

585

20-Φ30

500

229

540

390

670

620

20-Φ26

715

650

20-Φ33

600

267

615

450

780

725

24-Φ30

840

770

20-Φ36

700

292

660

480

895

840

24-Φ30

910

840

24-Φ36

800

318

720

580

1010

950

24-Φ34

1020

950

24-Φ39

900

330

785

625

1110

1050

28-Φ34

1120

1050

28-Φ39

1000

410

900

660

1220

1160

28-Φ34

1255

1170

28-Φ42

1200

470

1070

780

1450

1380

32-Φ41

1485

1390

32-Φ48
