【产品名称：锻不锈钢闸阀】
【产品型号：Z11Y-800LB】
Z11Y锻不锈钢闸阀阀体的材质有: F304、F304L、F316、F316L。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。
【产品介绍】：
Z11Y锻不锈钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，内部压力越大，其密封性能越好。
【产品特点】：
1、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
2、阀杆经调质和表面氮化处理-有抗腐蚀性和抗擦伤性。
3、闸板和阀座的密封面采用硬质合金堆焊而成，密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。

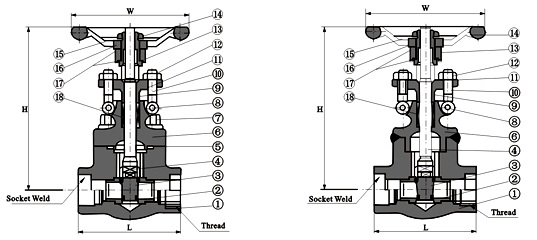

【标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | A105 | F22 | F304(L) | F316(L) | 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 闸板 | A182 F430&410 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 6 | 阀盖 | A105 | A276 F304 | A276 F304(L) | A276 F316(L) | 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 8 | 销钉 | A276 420 | A276 304 | 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | A276 420 | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 铭牌 | SS | 16 | 手轮 | A197 | 17 | 垫片 | A473 431 |
| 18 | 填料 | 柔性石墨 | PTFE | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
【产品尺寸和重量】： NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全径 |
| 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | H(开) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 | 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 |
|
