产品名称： |
法兰锻钢闸阀（Z41Y-1500LB） |
| |
产品型号： |
Z41Y-1500LB |
| |
|
| |
 |
| |
咨询电话：021-51602595 黄经理 |
|
|
 |
|
【产品名称：法兰锻钢闸阀】
【产品型号：Z41Y-1500LB】
Z41Y法兰锻钢闸阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。
【产品介绍】：
Z41Y法兰锻钢闸阀适用于Class150～2500LB、工作温度-29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。在石油管道上应用较多。
【工作原理】：
阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座密封，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。
【产品特点】：
1、自密封设计，压力越高，密封越可靠。
2、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
3、阀杆经调质和表面氮化处理-有抗腐蚀性和抗擦伤性。
4、闸板和阀座的密封面采用硬质合金堆焊而成，密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。

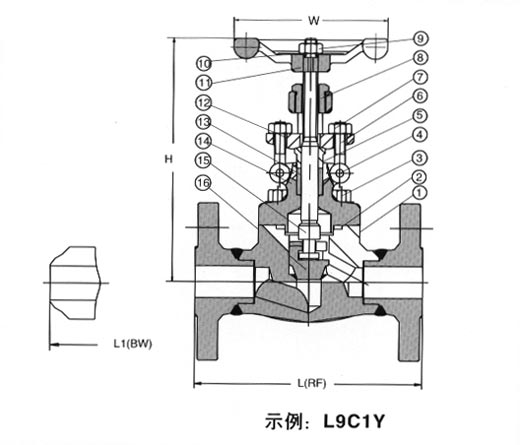

【标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 8 | 圆柱销 | A276 420 | A276 304 | 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 11 | 填料压板 | A105 | A182 F304 | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | A276 420 | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 铭牌 | SS | 16 | 手轮 | A197 | 17 | 润滑垫片 | A273 431 | 18 | 填料 | 柔性石墨 | PTFE | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
【150LB-600LB产品尺寸和重量】： NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RF)
L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | 300Lb | 145 | 152 | 165 | 178 | 190 | 216 | 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | H（开） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | 600Lb | 169 | 197 | 236 | 246 | 283 | 320 | W | 100 | 100 | 125 | 160 | 160 | 180 | 重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 | BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | 300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | 600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 |
【900LB-1500LB产品尺寸和重量】： NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 | L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | H（开） | 197 | 197 | 236 | 246 | 283 | 330 | W | 125 | 125 | 160 | 160 | 180 | 200 | 重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 | BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 |
|
|
|
|
