【产品名称：法兰固定式球阀】
【产品型号：Q47F-16C/P 25C/P 40C/P 64C/P 100C/P】 【产品介绍】：
Q47F法兰固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计，采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。 【工作原理】：
Q47F法兰固定式球阀固定式法兰球阀介绍:固定式球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 【产品特点】：
1、采用全通径设计，流通阻力小。
2、采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
3、采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
4、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器。
5、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
6、自动泄压结构，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
7、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
8、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
【主要零部件材质】：
序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | GB | ASTM | GB | ASTM | 1 | 阀体 | WCB、A105 | A182 F316 | 10 | 滑动轴承 | 不锈钢+PTFE | 316+TPFE | 2 | 弹簧 | 60Si2Mn | 316 | 11 | 球体 | A105+镀镍磷 | A182 F316 | 3 | 密封圈 |
| 增强聚四氟乙烯 | 12 | 阀座 | A105+镀镍磷 | 316 | 4 | 垫片 | 柔性石墨+不锈钢 | 柔性石墨+316 | 13 | 螺柱 | 35CrMoA | 316 | 5 | 排污螺塞 | 25 | 316 | 14 | 螺母 | 35 | 316 | 6 | O型密封圈 | 橡胶 | 橡胶 | 15 | 压套 | A105 | 316 | 7 | 底盖 | A105 | 316 | 16 | 填料 | PTFE | PTFE | 8 | 螺钉 | 35 | 316 | 17 | 填料压盖 | WCB | A216-WCB | 9 | 阀杆 | 2Cr13+镀镍磷 | 316 | 18 | 键 | 45 | 316 |
【主要性能及规范】：
公称压力PN（MPa） | 最高使用压力力 | 试验压力（MPa） | 压力级 | 最高使用压力 | 试验压力（MPa） | 壳体 | 高压液密封 | 低压液密封 | 壳体 | 高压液密封 | 低压液密封 | 1.6 | 1.6 | 2.4 | 1.76 | 0.6 | CLASS150 | 1.94 | 2.94 | 2.16 | 0.6 | 2.5 | 2.5 | 3.75 | 2.75 | CLASS300 | 5.1 | 7.67 | 2.62 | 4.0 | 4.0 | 6.0 | 4.4 | CLASS600 | 10.2 | 15.3 | 11.23 | 6.4 | 6.4 | 9.6 | 7 | CLASS900 | 15.1 | 23 | 16.85 | 10.0 | 10.0 | 15 | 11 | CLASS1500 | 25.1 | 37.5 | 27.5 | 适用规范 | 结构长度 | GB12221 ANSI B16.10 | 法兰尺寸按 | JB79-59 GB9113 HG20592-97 ABSI B16.5 | 焊接标准按 | GB12224-89 ANSI B16.25 | 检验试验按 | JB/T 9092-99 API 598 | 适用工况 | 适用介质 | 天然气、液化气、石油等介质 | 适用温度 | -28~≤150℃ | 驱动方式 | 蜗轮传动、气动、电动、气液联动等 |

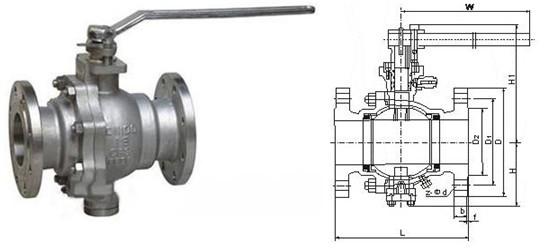

【主要尺寸】：
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 | 凸面法兰
Q347F 16C 16P 16R | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 30 | 85 | 160 | 40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 32 | 95 | 230 | 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 43 | 107 | 230 | 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 70 | 142 | 400 | 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 110 | 152 | 400 | 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 150 | 178 | 500 | 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 200 | 252 | 500 | 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 230 | 278 | 600 | 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 260 | 395 | 600 | 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 283 | 480 | 800 | 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 380 | 585 | 800 | 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 425 | 625 | 800 | 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 492 | 720 | 800 | 500 | 914 | 705 | 650 | 608 | 44 | 20-34 | 555 | 840 | 830 | 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 675 | 1050 | 830 | 700 | 1245 | 910 | 940 | 788 | 50 | 24-41 | 850 | 1150 | 830 |
2.5MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 | 凸面法兰
Q347F 25 25P 25R | 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 30 | 85 | 160 | 40 | 190 | 145 | 110 | 85 | 18 | 4-18 | 32 | 95 | 230 | 50 | 216 | 160 | 125 | 100 | 20 | 4-18 | 43 | 107 | 230 | 65 | 241 | 180 | 145 | 120 | 22 | 8-18 | 70 | 142 | 400 | 80 | 283 | 195 | 160 | 135 | 22 | 8-18 | 110 | 152 | 400 | 100 | 305 | 230 | 190 | 160 | 24 | 8-23 | 150 | 178 | 500 | 125 | 381 | 270 | 220 | 188 | 28 | 8-25 | 200 | 252 | 500 | 150 | 403 | 300 | 250 | 218 | 30 | 8-25 | 230 | 278 | 600 | 200 | 502 | 360 | 310 | 278 | 34 | 12-25 | 260 | 395 | 600 | 250 | 568 | 425 | 370 | 332 | 36 | 12-30 | 283 | 480 | 800 | 300 | 648 | 485 | 430 | 390 | 40 | 16-30 | 380 | 585 | 800 | 350 | 762 | 550 | 490 | 448 | 44 | 16-34 | 425 | 625 | 800 | 400 | 838 | 610 | 550 | 505 | 48 | 16-34 | 492 | 720 | 800 | 500 | 991 | 730 | 660 | 610 | 52 | 20-41 | 555 | 840 | 830 | 600 | 1143 | 840 | 770 | 718 | 56 | 20-41 | 675 | 1050 | 830 | 700 | 1346 | 955 | 875 | 815 | 60 | 24-48 | 850 | 1150 | 830 |
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H0 | H1 | H2 | 凸凹法兰
Q347F 40 40P 40R | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 30 | 85 | 160 | 40 | 190 | 145 | 110 | 85 | 76 | 18 | 4-18 | 32 | 95 | 230 | 50 | 216 | 160 | 125 | 100 | 88 | 20 | 4-18 | 43 | 107 | 230 | 65 | 241 | 180 | 145 | 120 | 110 | 22 | 8-18 | 70 | 142 | 400 | 80 | 283 | 195 | 160 | 135 | 121 | 22 | 8-18 | 110 | 152 | 400 | 100 | 305 | 230 | 190 | 160 | 150 | 24 | 8-23 | 150 | 178 | 500 | 125 | 381 | 270 | 220 | 188 | 176 | 28 | 8-25 | 200 | 252 | 500 | 150 | 403 | 300 | 250 | 218 | 204 | 30 | 8-25 | 230 | 278 | 600 | 200 | 502 | 375 | 320 | 282 | 260 | 38 | 12-30 | 260 | 395 | 600 | 250 | 568 | 445 | 385 | 345 | 313 | 42 | 12-34 | 283 | 480 | 800 | 300 | 648 | 510 | 450 | 408 | 364 | 46 | 16-34 | 380 | 585 | 800 | 350 | 762 | 570 | 510 | 465 | 422 | 52 | 16-34 | 425 | 625 | 800 | 400 | 838 | 655 | 585 | 535 | 474 | 58 | 16-41 | 492 | 720 | 800 | 500 | 991 | 755 | 670 | 612 | 576 | 62 | 20-48 | 555 | 840 | 830 | 600 | 1143 | 890 | 795 | 730 | 678 | 62 | 20-54 | 675 | 1050 | 830 | 700 | 1346 | 995 | 900 | 835 | 768 | 68 | 24-54 | 850 | 1150 | 830 |
|
