美标法兰球阀(铸钢、不锈钢)
  产品名称: 美标法兰球阀(铸钢、不锈钢)
  产品型号: Q41F-150LB 300LB 400LB 600LB 800LB 900LB 1500LB 2500LB


  咨询电话:021-51602595 黄经理
 相关产品
 法兰双联球阀(碳钢、不锈钢)
 美标法兰球阀(铸钢、不锈钢)
 广式法兰球阀(碳钢、不锈钢)
 法兰固定式球阀(铸钢、不锈钢、锻钢)


【产品名称:美标法兰球阀】
【产品型号:Q41F-150LB 300LB 400LB 600LB 800LB 900LB 1500LB  2500LB】

【产品介绍】:
Q41F美标法兰球阀的设计制造标准是API600、API602,在管路中主要用来做切断,整体硅溶胶精密铸造阀体,阀体表面精细、美观,无需打磨。设计有防静电,耐火结构,阀体等部件选用不锈钢并经酸洗。

【工作原理】:
Q41F美标法兰球阀具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。

【产品特点】:
1、安装简便,能以任意方向安装于管道中的任意部位。
2、密封圈材料具有耐高温、耐高压、耐腐蚀之性能。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、使用广泛适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

【技术规范】:

设计依据

日标系列

美标系列

设计标准

BS5351

AP16D

ANSI B16.34

法兰连接结构长度

JIS B2002

AP16D

ANSI B16.10

结构长度(焊接)

-

AP16D

ANSI B16.10

连接法兰

JIS B2212 B2214

ANSI B16.5、B16.47

对焊端

-

ANSI B16.25

试验和检验

JIS B2003

AP16D

AP1598




【试验压力】:



试验压力(MPa)

磅级(Class)

壳体试验

密封试验

150

3.0

2.2

300

7.6

5.6

600

15.0

11.0

10K

2.4

1.5

20K

5.8

4.0




【主要零件材料】:

名称

WCB类



CF8类

CF3类

CF8M类

CF3M类

阀体左体

A216-WCB

A315-CF8

A35-CF3

A351-CF8M

A351-CF3M

球体

B2-B8

A105-1025

A182-F304L

A182-F304L

A132-F316

A182-F316L

B8以上

A216-WCB

A351-CF8M

A351-CF3

A351-CF8M

A351-CF3M

阀杆

A182-F6a

A182-F304

A182-F304L

A182-F336

A182-F316L

阀座

PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion

阀座支承圈

A105-1025

A182-F304

A182-F304L

A182-F316

A182-F316L

弹簧



3yc-7/17-49H

O形圈

NBR

氟橡胶

螺柱

A193-B7

A193-B8

螺母

A194-2H

A194-8

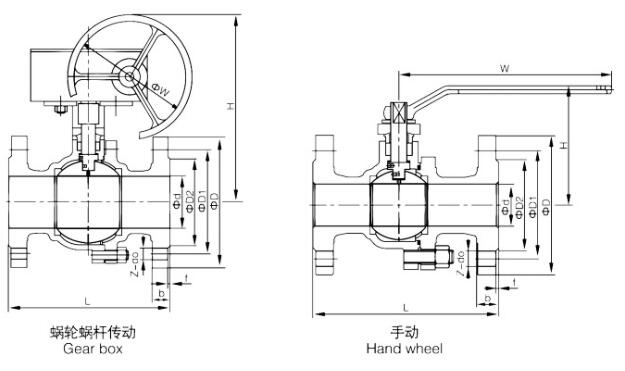

【主要外形及连接尺寸表】:

公称
压力

公称
通径

d

L

D

D1

D2

b

f

Z-Φd

H

W

Class
150

1/2"

13

108

89

60.5

35

11.5

1.6

4-16

79

135

3/4"

19

117

98

70

43

11.5

1.6

4-16

84

135

1"

25

127

108

79.5

51

12

1.6

4-16

95

170

1-1/4"

32

140

117

89

64

13

1.6

4-16

103

170

1-1/2"

38

165

127

98.5

73

15

1.6

4-16

111

200

2"

51

178

152

120.5

92

16

1.6

4-19

120

200

2-1/2"

64

190

178

139.5

105

18

1.6

4-19

153

300

3"

76

203

190

152.5

127

19

1.6

4-19

163

300

4"

102

229

229

190.5

157

24

1.6

8-19

182

400

5"

127

356

254

216

186

24

1.6

8-22

260

500

6"

152

394

279

241.5

216

26

1.6

8-22

280

800

8"

203

457

343

298.5

270

29

1.6

8-22

-

1100

Class
300

1/2"

13

140

95

66.5

35

15

1.6

4-16

79

135

3/4"

19

152

117

82.5

43

16

1.6

4-19

84

135

1"

25

165

124

89

51

18

1.6

4-19

95

170

1-1/4"

32

178

133

98.5

64

19

1.6

4-19

103

170

1-1/2"

38

190

156

114.5

73

21

1.6

4-22

111

200

2"

51

216

165

127

92

23

1.6

4-22

120

200

2-1/2"

64

241

190

149

105

26

1.6

8-19

153

300

3"

76

283

210

168.5

127

29

1.6

8-22

163

300

4"

102

305

254

200

157

32

1.6

8-22

182

400

5"

127

381

279

235

186

35

1.6

8-22

260

500

6"

152

403

318

270

216

37

1.6

12-22

280

800

8"

203

502

381

330

270

42

1.6

12-25

-

1100
