法兰不锈钢球阀(304、304L、316、316L、2205、2507)
  产品名称: 法兰不锈钢球阀(304、304L、316、316L、2205、2507)
  产品型号: Q41F-16P 25P 40P 64P 100P


  咨询电话:021-51602595 黄经理
 相关产品
 法兰双联球阀(碳钢、不锈钢)
 美标法兰球阀(铸钢、不锈钢)
 广式法兰球阀(碳钢、不锈钢)
 法兰固定式球阀(铸钢、不锈钢、锻钢)


【产品名称:法兰不锈钢球阀】

【产品型号:Q41F-16P 25P 40P 64P 100P】

【产品介绍】:
Q41F法兰球阀阀体采用不锈钢(304、304L、316、316L、2205、2507双向不锈钢),阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料,密封性能好,用于输送气体或液体的介质的管道上,驱动方式为手动、蜗轮传动、气动、电动或液动。

【工作原理】:
Q41F法兰不锈钢球阀具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

【产品特点】:
1、安装简便,能以任意方向安装于管道中的任意部位。
2、密封圈材料具有耐高温、耐高压、耐腐蚀之性能。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、使用广泛适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
5、采用模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。
6、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。

【主要零件及材质】:

序号
No.

零件名称

材质

GB

ASTM

1

阀体

WCB

A216-WCB

2

密封圈

PTFE

PTFE

3

球体

1Cr18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

右体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304/F.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A216-WCB

10

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

Kt33

A47-667 Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

【技术规范】:

设计依据

GB

API

设计标准

GB/T12237

API6D

ANSI B16.34

法兰连接结构长度

GB/T12221

API6D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

API6D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5 B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

API6D

API598

【试验压力】:

压力等级

试验压力(Mpa)

公称压力(PN)

磅级(class)

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

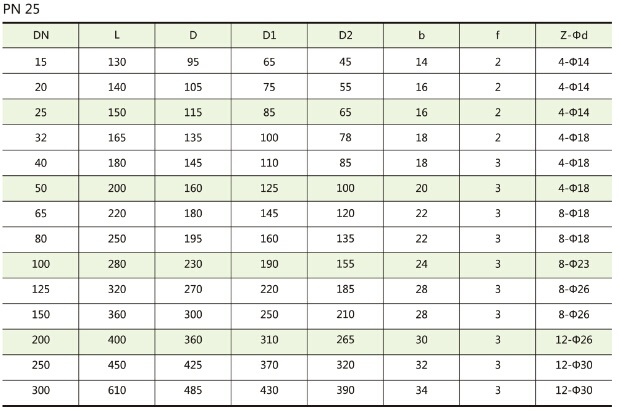

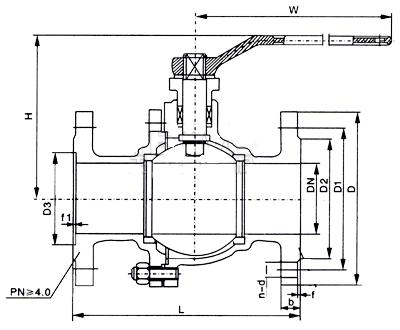

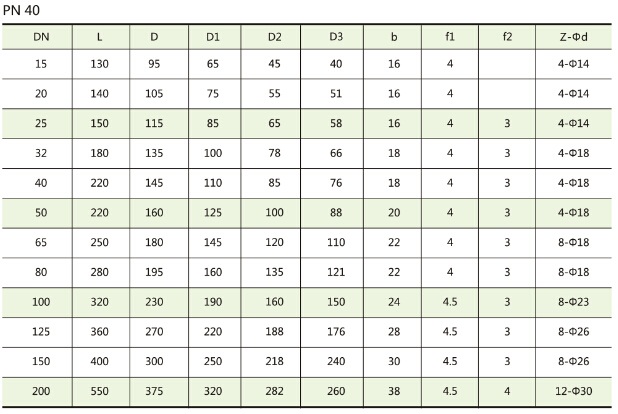

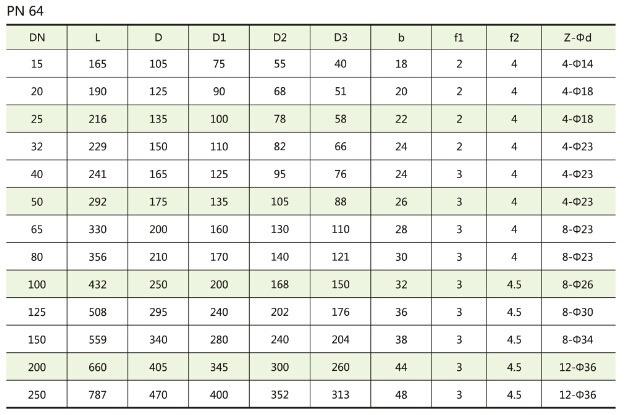

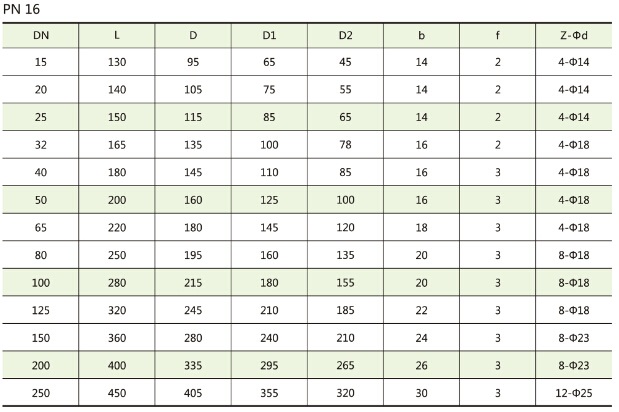

【主要外型尺寸】:
