对夹双瓣旋启式止回阀(H76H-16C)
  产品名称: 对夹双瓣旋启式止回阀(H76H-16C)
  产品型号: H76H-16C


  咨询电话:021-51602595 黄经理
 相关产品
 对夹双瓣旋启式止回阀(H76H-16C)
 对夹升降式止回阀(H71W-16P)
 对夹旋启式止回阀(H74H、H74X)
 对夹蝶式止回阀(H76H、H76X)


【产品名称:对夹双瓣旋启式止回阀】

【产品型号:H76H-16C】

H76H对夹双瓣旋启式止回阀适用于公称压力PN1.6Mpa~42.0Mpa、Class150~2500LB;公称通径DN15~1200mm、PNS1/2~48";工作温度:-196~540℃的各种管路上,用于防止介质倒流。阀体材料有:碳钢、不锈钢等,可使用于水、蒸汽、燃气、油品、酸类介质等。

【产品介绍】:
H76H对夹双瓣旋启式止回阀的双阀瓣结构采用弹簧负荷阀瓣,悬挂在中心垂直的销轴上。阀门开启时,流体作用的合力在阀瓣密封表面中心处,而起着反作用的弹簧支架力的作用点位于阀瓣面中心的位置,使得阀瓣根部首先开启。

【工作原理】:
H76H对夹双瓣旋启式止回阀蝶板为两个半圆,且采用弹簧强制复位,由于扭弹簧的作用力通常阀门是关闭的,当流体正向流动时,流体的压力使得碟片绕铰链转动,阀门打开。一旦流体流动停止,由于弹簧的作用,在倒流前阀门就已关闭。

【产品特点】:
1、阀体结构长度尺寸小、刚性好。
2、使用性能安全可靠,抗干扰性好。
3、达到完全密封,水压试验泄漏量为零。
4、体积小、重量轻、结构紧凑、便于维护。
5、因速闭作用,可防止介质倒流,消除水锤作用强。
6、安装方便,可在水平、垂直两个方向的管路上安装。
7、阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭。

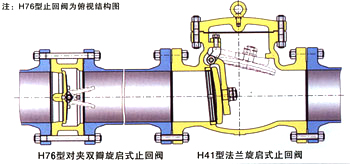

【旋启式止回阀对比】:

结构形式

H76型对夹双瓣旋启式止回阀

H44型法兰单瓣旋启式止回阀

水锤压力

小.阀瓣行程短、且有弹簧辅助关闭、关阀速度快

很大,阀瓣行程,需要较长的关闭时间

H76型的水锤压力只有H44型的1/2—1/5

尺寸和重量

结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利,并能大量节约材料、降低造价

结构长度很长,体积笨大.重量很重

H76型的结构长度只有H44型的1/4~1/10 H76型的重量只有H44型的l/4~1/10

流体阻力

小,流体阻力系数为2.6~0.7,随着阀门口径的增大,流体组力系数减小

流体阻力系数为1.3~3,但在低压工况下,阀瓣不能完且开启,流体阻力大。流体阻力随着阀门口径的增大而增大

安装

可水平安装或垂直安装,重量轻.不必为阀门设置支座

可水平安装或垂直安装.大口径阀阀重量重,需设置支座

开启压力

很小.阀瓣在很小的压差下就能完全打开

较大,阀瓣在较大的压差下才能完全打开

可靠性

阀门为整体结构、简单紧凑,阀门关闭时冲击力注,水锤压力小,阀门帮命长,可靠性高

阀门关时的巨大冲击力及水锤压力容易损坏阀门

【升降式止回阀对比】:

结构形式

H71型对夹升降式止回阀

H41型法兰升降式止回阀

水锤压女

很小、阀瓣行程短、阀瓣轻巧、且有弹簧辅助关闭、关阀速度很快

水、阀瓣行程短,但无弹簧辅助关闭

尺寸和重量

结构长度很短、体积很小、重量很径、为阀门的安装、搬运、存放及管道的布置带来很大的便利,关能大量节约材料、降低造价

结构长度很长,体积较大、重量很重

H71型的结构长度只有H41型的1/4~1/8,H71型的重量只有H41型1/7~1/20

流体阻力

较大、流体阻力系数为6.4~2.8

很体阻力系数为12~6

安装

可水平安装或垂直安装,重量很轻,安装容易

只能水平安装,口径较大的阀门重量,较难安装

开启压力

很小、阀瓣在很小的压差下就能完全打开

较小、阀瓣重量较大,需要一定的压差才能半阀瓣完全打开

可靠性

阀门为整体结构,简单紧凑,阀门关闭时冲击为小,水锤压力很小,阀门寿命长,可靠性高

可靠性较高,但阀门由阀体与阀盖两本构成,多了一个潜在的泄漏点

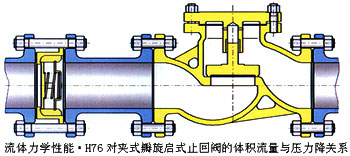

水的当量体积流量Vw与实际流体的
体积流量V按下式换算:
·V
式中:Vw一水的当量体积流量。l/s;
P流体密度,k9/m 3
v一实际流体的体积流量,l/s。

【阻力系数】:

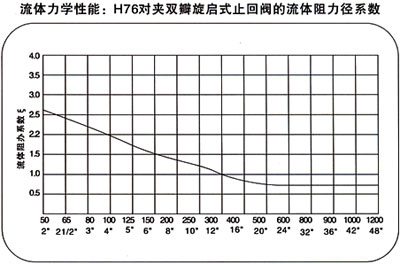

【流体力学性能】:

公称通径

阀门全开启时的流体阻力系数

常温下阀门全开启时的水流量系数

流体的流向



DN

DNS


Kv(m3/h)

CV(U.S)

CV(U.K)



开启压力近似值KPa



50

5

2.6

63

74

62

2

1



65

21/2

2.4

109

128

107

2

1



80

3

2.3

172

201

169

2

1



100

4

2.0

289

338

283

2

1



125

5

1.8

476

557

466

2

1



150

6

1.5

750

878

735

2

1



200

8

1.3

1432

1675

1403

2

1



250

10

1.2

1330

2726

2283

2

1



300

12

1.0

3676

4301

3602

2

1



350

14

0.9

5274

6171

5169

2

1



400

16

0.8

7306

8548

7160

3

1



450

18

0.8

9246

10818

9061

3

1



500

20

0.8

11415

13356

11187

3

1



600

24

0.7

17573

20560

17222

3

1



700

28

0.7

23919

27985

23441

4

1



750

30

0.7

27458

32126

26909

4

1



800

32

0.7

31241

36552

30316

4

1



900

36

0.7

39539

46261

38748

4

1



1000

40

0.7

48814

57112

47838

4

1



1050

42

0.7

53817

62966

52741

4

1



1200

48

0.7

70292

82242

68886

4

1



H76对夹双瓣旋启式止回阀(美标)
H76 double discs wafer type swing check valve (ANSI standard)

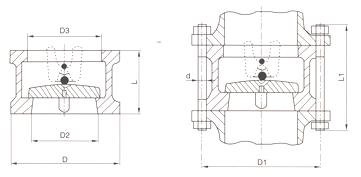

主要尺寸及重量 Main dimensions and weigth

压力级
Pressure
rating

口径
DN

尺寸(mm)
Dimension

重量
(kg)
Weight

配管法兰(供参考)
Flange(as referenced)

NPS

DN

L

D

D3

D2

螺栓孔中
心圆直径D1
The diameter
of the bore
central circle
of bolt

螺栓
数量
Quantity
of the
bolt

累栓直径
Diameter of the bolt

螺栓长度L1
Length of the bolt

in

mm

RF

RJ

Class 150
PN2.0MPa

2

50

60

103

56

51

2

120.5

4

5/8

M16

140

155

2 1/2

65

67

122

73

65

3

139.5

4

5/8

M16

150

165

3

80

73

135

88

80

4

152.5

4

5/8

M16

160

175

4

100

73

173

108

102

6

190.5

8

5/8

M16

170

185

5

125

86

195

132

127

8

216.5

8

3/4

M20

190

205

6

150

98

220

160

152

13

241.5

8

3/4

M20

205

220

8

200

127

277

210

203

25

298.5

8

3/4

M20

240

255

10

250

146

337

366

254

39

362.0

12

7/8

M24

270

285

12

300

181

407

310

305

54

432.0

12

7/8

M24

310

325

14

350

184

448

355

350

80

476.0

12

1

M27

325

340

16

400

191

512

405

400

117

540.0

16

1

M27

340

355

18

450

203

547

455

450

138

578.0

16

1 1/8

M30

365

380

20

500

219

604

505

500

163

635.0

20

1 1/8

M30

385

400

24

600

222

715

605

600

331

749.5

20

1 1/4

M33

405

420

28

700

305

773

700

700

380

795.5

40

3/4

M20

455

-

30

750

305

824

750

746

425

846.0

44

3/4

M20

455

-

32

800

305

878

800

796

560

900.0

48

3/4

M20

460

-

36

900

368

983

910

898

640

1009.5

44

7/8

M24

540

-

40

1000

432

1142

1055

1055

960

1171.5

48

1

M27

625

-

48

1200

524

1302

1205

1200

1400

1335.0

44

1 1/8

M30

740

-

Class 300
PN5.0MPa

2

50

60

110

58

51

3

127.0

8

5/8

M16

155

175

2 1/2

65

67

128

73

65

4

149.0

8

3/4

M20

175

195

3

80

73

147

88

80

6

168.5

8

3/4

M20

190

210

4

100

73

179

108

102

8

200.0

8

3/4

M20

195

215

5

125

86

214

132

127

15

235.0

8

3/4

M20

215

235

6

150

98

249

160

152

18

270.0

12

3/4

M20

230

250

8

200

127

305

210

203

31

330.0

12

7/8

M24

280

300

10

250

146

359

266

254

51

387.5

16

1

M27

315

335

12

300

181

420

310

305

77

451.0

16

1 1/8

M30

365

385

14

350

222

483

355

350

117

414.5

20

1 1/8

M30

410

430

16

400

232

537

405

400

190

571.5

20

1 1/4

M33

435

455

18

450

264

594

455

450

200

628.5

24

1 1/4

M33

475

495

20

500

292

652

505

200

265

686.0

24

1 1/4

M33

510

535

24

600

318

772

608

600

410

813.0

24

1 1/2

M33

560

560

H76对夹双瓣旋启式止回阀(美标)
H76 double discs wafer type swing check valve(ANSI standard)

压力级
Pressure
rating

口径
DN

尺寸(mm)
Dimension

重量
(kg)
Weight

配管法兰(供参考)
Flange(as referenced)

NPS

DN

L

D

D3

D2

螺栓孔中
心圆直径D1
The diameter
of the bore
central circle
of bolt

螺栓
数量
Quantity
of the
bolt

累栓直径
Diameter of the bolt

螺栓长度L1
Length of the bolt

in

mm

RF

RJ

Class 300
PN5.0MPa

30

750

368

882

740

735

660

921.0

36

1 3/8

M36

650

-

36

900

483

1044

880

873

1020

1089.0

32

1 5/8

M42

800

-

42

1050

568

1196

1045

1035

1540

1244.5

36

1 3/4

M45

920

-

48

1200

629

1385

1190

1179

2260

1416.0

40

1 7/8

M48

1010

-

Class 600
PN11.0MPa

2

50

60

110

58

51

4

127.0

8

5/8

M16

175

180

2 1/2

65

67

128

73

65

5

149.0

8

3/4

M20

195

200

3

80

73

147

88

80

8

168.5

8

3/4

M20

210

215

4

100

79

191

108

102

11

216.0

8

7/8

M24

235

240

5

125

105

239

136

127

20

267.0

8

1

M27

280

285

6

150

136

264

162

152

26

292.0

12

1

M27

320

325

8

200

165

318

212

200

55

349.0

12

1 1/8

M30

370

375

10

250

213

398

266

250

103

432.0

16

1 1/4

M33

440

445

12

300

229

455

312

305

140

489.0

20

1 1/4

M33

460

465

14

350

273

490

355

337

223

527.0

20

1 3/8

M36

520

525

16

400

35

562

400,

387

360

603.0

20

1 1/2

M39

575

580

18

450

362

610

450

438

395

654.0

20

1 5/8

M42

650

655

20

500

368

680

500

489

518

724.0

24

1 5/8

M42

670

680

24

600

438

786

600

591

836

838.0

24

1 7/8

M48

780

790

Class 900
PN5.0MPa

2

50

70

140

58

51

8

165.0

8

7/8

M24

225

230

2 1/2

65

83

162

73

65

11

190.5

8

1

M27

250

255

3

80

83

165

90

80

14

190.5

8

7/8

M24

240

245

4

100

102

204

108

102

20

235.0

8

1 1/8

M30

285

290

5

125

110

245

136

127

30

279.5

8

1 1/4

M33

310

315

6

150

159

286

162

150

42

317.5

12

1 1/8

M30

365

370

8

200

206

356

212

200

8

393.5

12

1 3/8

M36

440

445

10

250

241

432

266

250

145

470.0

16

1 3/8

M36

490

495

12

300

292

495

312

305

220

533.5

20

1 3/8

M36

560

565

14

350

356

518

355

337

350

559.0

20

1 1/2

M39

645

655

16

400

384

572

400

387

470

616.0

20

1 5/8

M42

685

695

18

450

451

635

450

438

605

686.0

20

1 7/8

M48

790

805

20

500

451

695

496

487

820

749.5

20

2

M52

810

825

24

600

495

835

600

591

1050

901.5

20

2 1/2

M64

945

965

Class 1500
PN26.0MPa

2

50

70

140

58

51

8

165.0

8

7/8

M24

225

230

2 1/2

65

83

162

73

65

11

190.5

8

1

M27

250

255

3

80

83

172

90

80

19

203.0

8

1 1/8

M30

270

275

4

100

102

207

108

102

26

241.5

8

1 1/4

M33

310

315

5

125

110

252

136

127

51

292.0

8

1 1/2

M39

370

375

6

150

150

280

162

150

68

317.5

12

1 3/8

M36

430

440

8

200

206

350

212

200

130

393.5

12

1 5/8

M42

510

520

10

250

248

433

266

254

210

482.5

12

1 7/8

M48

600

610

12

300

305

518

312

305

384

571.5

16

2

M52

695

715

14

350

356

576

355

337

550

635.0

16

2 1/4

M56

775

800

16

400

384

639

400

387

635

705.0

16

2 1/2

M64

850

880

H76对夹双瓣旋启式止回阀(美标)
H76 double discs wafer type swing check valve(ANSI standard)

压力级
Pressure
rating

口径
DN

尺寸(mm)
Dimension

重量
(kg)
Weight

配管法兰(供参考)
Flange(as referenced)

NPS

DN

L

D

D3

D2

螺栓孔中
心圆直径D1
The diameter
of the bore
central circle
of bolt

螺栓
数量
Quantity
of the
bolt

累栓直径
Diameter of the bolt

螺栓长度L1
Length of the bolt

in

mm

RF

RJ

Class 2500
PN42.0MPa

2

50

70

143

48

42

10

171.5

8

1

M27

255

260

2 1/2

65

83

166

58

58

18

197.0

8

1 1/8

M30

290

305

3

80

86

194

68

68

26

228.5

8

1 1/4

M33

320

330

4

100

105

232

94

94

40

273.0

8

1 1/2

M39

37

380

5

125

110

277

106

106

59

324.0

8

1 3/4

M45

420

435

6

150

159

315

162

162

90

368.5

8

2

M52

515

530

8

200

206

385

186

186

150

438.0

12

2

M52

600

620

10

250

254

474

232

232

240

539.5

12

2 1/2

M64

750

775

12

300

305

547

272

272

440

619.0

12

2 3/4

M70

855

885

H76对夹双瓣旋启式止回阀(国标)
H76 double discs wafer type swing check valve(GB standard) ,

公称通径
DN
mm
Norminal
diameter

公称压力
PN
MPa
Norminal
pressure

尺寸(mm)
Dimension

重量
(kg)
Weight

配管法兰(供参考)
Flange(as referenced)

L

D

D3

D2

螺栓孔中心圆直径D1
The diameter
of the bore
central circle of bolt

螺栓数量
Quantity
of the bolt

螺栓直径d
Diameter
of the bolt

螺栓长度L1
Length of the bolt

PN1.0MPa

50

60

108

56

51

2

125

4

M16

150

65

67

128

73

65

3

145

4

M16

155

80

73

142

88

80

4

160

8

M16

160

100

73

162

108

102

6

180

8

M16

165

125

86

192

132

127

8

210

8

M16

180

150

98

218

160

152

13

240

8

M20

205

200

127

273

210

203

25

295

8

M20

235

250

146

328

266

254

39

350

12

M20

255

300

181

378

310

305

64

400

12

M20

290

350

184

438

355

350

85

460

16

M20

295

400

191

489

405

400

114

515

16

M24

310

450

203

539

455

450

138

565

20

M24

325

500

219

594

505

500

161

620

20

M24

345

600

222

696

605

600

250

725

20

M27

355

700

305

811

700

695

370

840

24

M27

440

800

305

918

800

796

540

950

24

M30

450

900

368

1018

903

898

650

1050

28

M30

520

1000

432

1124

1055

1050

900

1160

28

M33

590

1200

524

1340

1205

1200

1420

1380

32

M36

695

H76对夹双瓣旋启式止回阀(国标)
H76 double discs wafer type swing check valve(GB standard)

公称通径
DN
mm
Norminal
diameter

公称压力
PN
MPa
Norminal
pressure

尺寸(mm)
Dimension

重量
(kg)
Weight

配管法兰(供参考)
Flange(as referenced)

L

D

D3

D2

螺栓孔中心圆直径D1
The diameter
of the bore
central circle of bolt

螺栓数量
Quantity
of the bolt

螺栓直径d
Diameter
of the bolt

螺栓长度L1
Length of the bolt

PN1.6MPa

50

60

108

56

51

2

125

4

M16

150

65

67

128

73

65

3

145

4

M16

155

80

73

142

88

80

4

160

8

M16

160

100

73

162

108

102

6

180

8

M16

165

125

86

192

132

127

8

210

8

M16

180

150

98

218

160

152

13

240

8

M20

205

200

127

273

210

203

25

295

12

M20

235

250

146

328

266

254

39

355

12

M24

365

300

181

384

310

305

64

410

12

M24

305

350

184

444

355

350

85

470

16

M24

310

400

191

496

405

400

114

525

16

M27

330

450

203

556

455

450

138

585

20

M27

345

500

219

618

505

500

161

650

20

M30

370

600

222

732

605

600

250

770

20

M33

380

700

305

802

700

695

370

840

24

M33

470

800

305

912

800

796

540

950

24

M36

475

900

368

1012

903

898

650

1050

28

M36

,

545

1000

432

1126

1055

1050

900

1170

28

M39

620

1200

524

1340

1205

1200

1420

1390

32

M45

735

PN2.5MPa

50

60

108

56

51

2

125

4

M16

150

65

67

128

73

65

3

145

8

M16

160

80

73

142

88

80

4

160

8

M16

170

100

73

168

108

102

6

190

8

M20

180

125

86

194

132

127

8

220

8

M24

205

150

98

224

160

152

14

250

8

M24

220

200

127

284

210

203

27

310

12

M24

255

250

146

341

266

254

42

370

12

M27

285

300

181

401

210

305

54

430

16

M27

325

350

184

458

355

350

86

490

16

M30

340

400

191

515

405

400

120

550

16

M33

360

450

203

565

455

450

148

600

20

M33

375

500

219

622

505

500

165

660

20

M33

395

600

222

732

605

600

290

770

20

M36

410

700

305

831

700

695

400

875

24

M39

500

800

305

942

800

796

580

990

24

M45

520

900

368

1040

903

898

660

1090

28

M45

590

1000

432

1155

1055

1050

960

1210

28

M52

675

1200

524

1365

1205

1200

1510


32

M52

790


焊管 | 阻火器 | 杰一阀门二厂 | 变频串联谐振 |
Copyright 2008 上海杰一阀门有限公司版权所有. www.yk-fm.com All Rights Reserved.
《中华人民共和国电信与信息服务业务经营许可证》编号:沪ICP备10207541
电话:021-51602595传真:021-51602597,手机13917361839/13916915867,联系人:黄先生、王先生,新工厂地址:上海市宝钱公路5888弄123号 德国威尔阀门、球阀、闸阀、止回阀、截止阀、针型阀、电磁阀、疏水阀、过滤器 - 上海杰一阀门有限公司
