【产品名称：德标法兰止回阀】
【产品型号：H41H-PN16】
【产品介绍】：
H41H德标法兰止回阀阀体结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，内部流道采用全通道流线型直流式设计，法兰尺寸符合DIN2532及EN1092-2。结构长度符合DIN3302F6。
【工作原理】：
H41H德标法兰止回阀当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
【产品特点】：
1、阀瓣关闭快速，水锤压力小。
2、因速闭作用，可防止介质倒流，消除水锤作用强。
3、流道通畅，流体阻力小；动作灵敏，密封性能好。
4、阀体材料亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况。
【产品标准】： 结构形式 Construction | DIN3356 | 结构长度 face to face dimension | DIN3202 | 连接法兰 flanged ends | DIN2543-2546 | 试验和检验 test&inspection | DIN3230-75 |
【产品性能规范】： 公称压力(MPa)
nominal pressure | 壳体试验压力(MPa)
shell test | 密封试验压力(MPa)
sealing test | 适用温度(℃)
suitable temp | 适用介质
suitable madium | 1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等
water,steam,oil,etc. | 2.5 | 3.75 | 2.75 | 4.0 | 6.0 | 4.4 |
【主要零部件材质】：

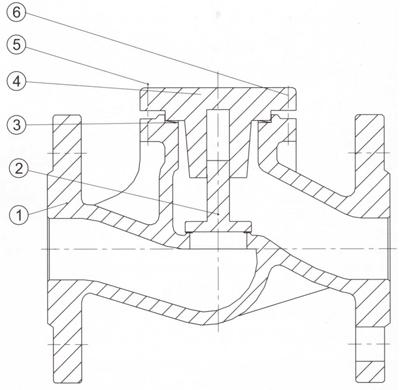

序号NO. | 名称part name | 材质material | 1 | 阀体body | GS-C25、CF8、CF3 | 2 | 阀瓣disc | 2CR13、F304、F316 | 3 | 金属垫片 Metal spiral wound gasket | 石棉+不锈钢
Asbestos+stainless steel、PTFE | 4 | 阀盖bonnet | GS-C25、CF8、CF3 | 5 | 六角螺母 Hexagon nut | ASTMA193 2H、A193-8、A193-8M | 6 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
【产品尺寸】：
压力等级

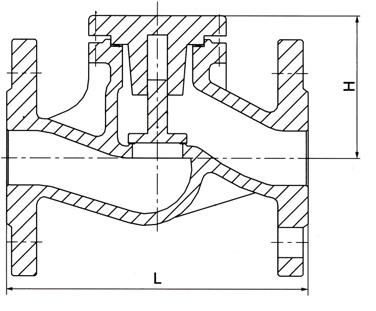

pressure | PN16 | 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 215 | 285 | 325 | 365 | Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.9 | 48.5 | 77.6 | 109 | 168 | 251 | 389 | 664 | 1017 | 1446 | 重量(kg)Weight | 2.4 | 3.0 | 3.8 | 5.7 | 7.4 | 10.3 | 15.2 | 20.4 | 31 | 49 | 69 | 132 | 198 | 278 |
压力等级
pressure | PN25 | 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 215 | 285 | 325 | 365 | Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.9 | 48.5 | 77.6 | 109 | 168 | 251 | 389 | 664 | 1017 | 1446 | 重量(kg)Weight | 2.4 | 3.0 | 3.8 | 6 | 8 | 11 | 16 | 21 | 32 | 51 | 70 | 136 | 318 | 330 |
