法兰高压球阀(KHBF、KHMF)
  产品名称: 法兰高压球阀(KHBF、KHMF)
  产品型号: KHBF、KHMF


  咨询电话:021-51602595 黄经理
 相关产品
 高压内螺纹球阀(VH2V)
 QJH高压球芯截止阀
 板式高压球阀(KHP、KHP3K)
 高压卡箍球阀(BKH-SAE-FS)


【产品名称:法兰高压球阀】
【产品型号:KHBF、KHMF】

【产品介绍】:
KHBF法兰高压球阀阀体材料有碳钢、不锈钢;球体材料:碳钢、黄铜、不锈钢;工作温度:-25~+100℃、-30~+170℃;密封材料:丁晴橡胶、氟橡胶;手柄形式:铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄;表面处理:磷化、电镀黄锌;驱动形式:手动、气动、电动。

【工作原理】:
KHBF法兰高压球阀开关为旋转90度的动作,旋塞体为球体,在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

【产品特点】:
1、可转动法兰以便于装配。
2、无泄漏,不需要手工重调密封件。
3、采用浮球式密封原理,双侧密封。
4、通过限位销和限位垫限定开关位置。
5、全流量流通以便于介质的无阻尼流动。
6、通过控制手柄芯轴上的槽位观察开关位置。

KHBF(KHMF)系列法兰式高压球阀

一、图形符号




二、型号说明

① 系列代号:KHBF(KHMF)系列法兰式球阀
② 公称通径:16、20、25、32、40、50mm
③ 压力范围:40、63、100、160、250、315bar
④ 阀体材料:1-钢
⑤ 球体材料:1-钢
⑥ 工作温度:1、-25~+100℃、2、-30~+170℃
⑦ 其他密封:2-丁晴橡胶
⑧ 手柄形式:02-铝质直柄06-钢质曲柄09-不带手柄
⑨ 设计序号:由生产商定

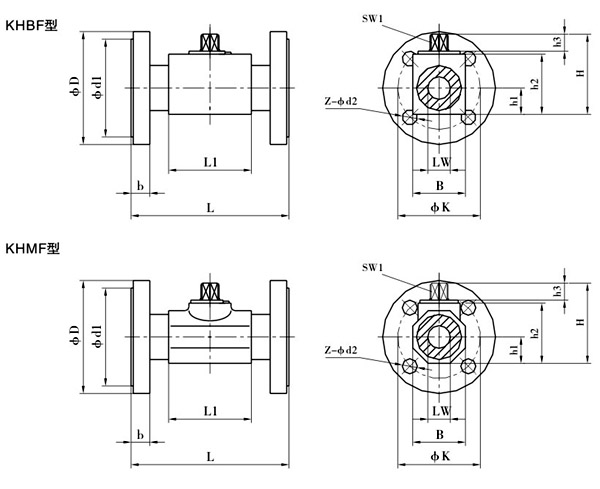

三、外形尺寸

四、尺寸表



简略型号压力范围DNLWLL1Dd1d2KBbHh1h2h3SW1Z
KHBF-01610-401615130489545146538166219451194
KHBF-01663-160105147520
KHBF-016250-315130189026
KHBF-02010-40202015060105581475481875255711124
KHBF-02510-4025251606511568148557188228.56411124
KHBF-02563-1601401810024
KHBF-0252501502210528
KHBF-0253151602211534



简略型号压力范围DNLWLL1Dd1d2kBbHh1h2h3SW1Z
KHMF-03210-403230180841407818100751810337.58412144
KHMF-03263-1601552211026
KHMF-04010-404038200911508818110851811442.59512144
KHMF-04063-1601702212528
KHMF-0402501852613534
KHMF-0403151952614538
KHMF-05010-4050482301001651021812510520131.552.5112.512144
KHMF-050631802213526
KHMF-050100-1601952614530
KHMF-05025020026150388
KHMF-0503152102616042


简略型号压力范围DNLWLL1Dd1d2kBbHh1h2h3SW1Z
KHMF-03210-403230130841407818100751810337.58412174
KHMF-04040381409115088110851811442.595
KHMF-050504815010016510212510520131.552.5112.5
