【产品名称：常开式气动隔膜阀】
【产品型号：G6K41J-10】
【产品介绍】：
G6K41J常开式气动隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封。是由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通，在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用。分成常开、常闭和往复式三种，可根据用户的要求在气缸上加上手动操作。
【工作原理】：
G6K41J常开式气动隔膜阀通气关闭，断气则打开，开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、流体通道是直的，因此流体损失更小，磨损更小。
5、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
【性能规范】： 型号 | 公称压力PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | 壳体试验 | 密封试验 | G6K41J | 0.6 | 0.9 | 0.66 | W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外） | ≤100
≤85
≤150 | G6K41J | 0.4 | 0.6 | 0.44 |
【主要零件材质】： 零件名称 | 阀体 | 阀瓣、阀盖 | 气缸、气缸盖 | 螺杆、阀杆、活塞 | 隔膜 | 材料 | HT200衬氟塑料、衬橡胶 | HT200 | HT200 | 35 | 氟丁橡胶、氟塑料 |

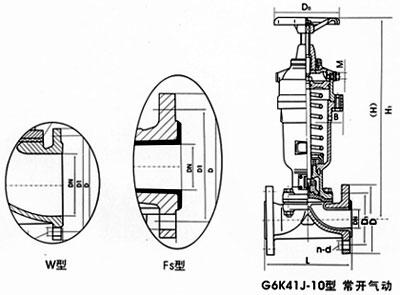

【外形连接尺寸及重量】：
型号 | 公称通径DN（㎜） | 尺寸（mm） | 气动装置（㎜） | 质量
（㎏） | L | D1 | D | n-d | H1 | D0 | 耗气量㎝2 | 气源压力MPa |
G6K41J | 25 | 145 | 85 | 115 | 4-13.5 | 296 | 120 | 2.395×102 | 0.4 | 8 | 32 | 160 | 100 | 140 | 4-17.5 | 398 | 140 | 6.082×102 | 0.4 | 15 | 40 | 180 | 110 | 150 | 4-17.5 | 406 | 140 | 6.082×102 | 0.4 | 17 | 50 | 210 | 125 | 165 | 4-17.5 | 464 | 160 | 1.235×102 | 0.4-0.5 | 26 | 65 | 250 | 145 | 180 | 4-17.5 | - | 160 | 3.725×103 | 0.4-0.5 | 32 | 80 | 300 | 160 | 200 | 4-17.5 | 645 | 200 | 3.725×103 | 0.4-0.5 | 56 | 100 | 350 | 180 | 220 | 8-17.5 | 665 | 240 | 9.458×103 | 0.4-0.5 | 100 | 125 | 400 | 210 | 250 | 8-17.5 | 832 | 320 | 1.409×104 | 0.4-0.5 | 170 | 150 | 460 | 240 | 285 | 8-22 | 933 | 320 | 2.868×104 | 0.5 | 323 | 200 | 570 | 295 | 340 | 8-22 | 1275 | 400 | 4.619×104 | 0.5 | 386 |
|
