【产品名称：英标常开式气动隔膜阀】
【产品型号：EG6K41J-10】
【产品介绍】：
EG6K41J英标常开式气动隔膜阀用于控制非腐蚀性或一般腐蚀性以及强腐蚀性介质，阀体内腔表面无衬里或覆有可选择的各种氟塑料和各种橡胶，适用于各种不同工作温度和流体管路。就是由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，通气关闭，断气则打开。从而达到管道中的介质截断功能和接通。阀内部衬不同的塑料，可抗不同程度的腐蚀介质。
【工作原理】：
EG6K41J英标常开式气动隔膜阀通气关闭，断气则打开，开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、流体通道是直的，因此流体损失更小，磨损更小。
5、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
【性能规范】： 型号 | 公称压力
PN（Mpa） | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） | - | - | EG6K41J-6 | 0.6 | 0.9 | 0.66 | W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外） | ≤100
≤85
≤150 | EG6K41J-10 | 1.0 | 1.5 | 1.1 | EG6K41J-16 | 1.6 | 2.4 | 1.76 |
【主要零件材质】： 零件名称 | 阀体 | 阀瓣、阀盖 | 气缸、气缸盖 | 螺杆、阀杆、活塞 | 隔膜 | 材料 | HT200衬氟塑料、衬橡胶 | HT200 | HT200 | 35 | 氟丁橡胶、氟塑料 |

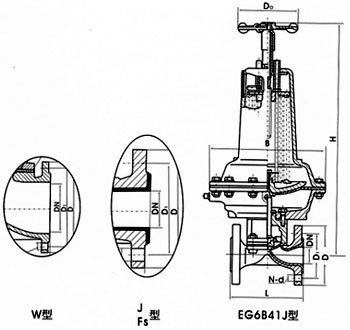

【外形连接尺寸及重量】：
型号 | 公称通径DN（mm） | 尺寸（mm） | 气动装置 | 质量
（㎏） | L | f | D1 | D | D0 | n-d | H | B | 代号ES | 耗气量（cm3） | 气源压力（MPa） | 气源接头（in） | J型 | W型 | EG6K41-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13.5 | - | 168 | 61 | 163.87 | 0.3 | 1/8 | 7.2 | 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13.5 | 394 | 168 | 61 | 196.65 | 0.3-0.4 | 1/8 | 8.9 | 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17.5 | 400 | 168 | 61 | 229.4 | 0.3-0.4 | 1/8 | 10.6 | 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17.5 | 485 | 260 | 62 | 1425.7 | 0.3-0.4 | 1/4 | 19.5 | 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17.5 | 635 | 318 | 63 | 2284.1 | 0.3-0.4 | 1/4 | 34.9 | EG6K41-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17.5 | 650 | 318 | 63 | 3048 | 0.3-0.4 | 1/4 | 39.9 | 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 660 | 318 | 63 | 3244.7 | 0.4-0.5 | 1/4 | 51.9 | 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 64 | 6964.5 | 0.4-0.5 | 3/8 | 93.2 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 825 | 425 | 64 | 7439.7 | 0.4-0.5 | 3/8 | 105.3 | 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0.5 | 3/8 | 184.5 | EG6K41-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0.5 | 1/2 | 407.4 |
|
