英标常闭式气动隔膜阀(EG6B41J-10)
  产品名称: 英标常闭式气动隔膜阀(EG6B41J-10)
  产品型号: EG6B41J-10


  咨询电话:021-51602595 黄经理
 相关产品
 英标常开式气动隔膜阀(EG6K41J-10)
 气动隔膜阀(G641J-10)
 常开式气动隔膜阀(G6K41J-10)
 英标常闭式气动隔膜阀(EG6B41J-10)


【产品名称:英标气动隔膜阀】
【产品型号:EG6B41J-10】
【产品介绍】:
EG6B41J英标气动隔膜阀用于控制非腐蚀性或一般腐蚀性以及强腐蚀性介质,阀体内腔表面无衬里或覆有可选择的各种氟塑料和各种橡胶,适用于各种不同工作温度和流体管路。就是由气缸和隔膜阀组成,用气动执行器来带动隔膜阀的开关,通气关闭,断气则打开。从而达到管道中的介质截断功能和接通。阀内部衬不同的塑料,可抗不同程度的腐蚀介质。
【工作原理】:
EG6B41J英标气动隔膜阀通气打开,断气则关闭,开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道流体通向路径。
【产品特点】:
1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、流体通道是直的,因此流体损失更小,磨损更小。
5、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
【性能规范】:

型号

公称压力
PN
Mpa

试验压力PSMpa

适用介质

工作温度(

-

-

EG6B41J-6

0.6

0.9

0.66

W.非腐蚀性流体
一般腐蚀性流体
FS
。强酸碱及各种有机溶剂
(溶融碱金属元素氧除外)

≤100
≤85
≤150

EG6B41J-10

1.0

1.5

1.1

EG6B41J-16

1.6

2.4

1.76

【主要零件材质】:

零件名称

阀体

阀瓣、阀盖

气缸、气缸盖

螺杆、阀杆、活塞

隔膜

材料

HT200衬氟塑料、衬橡胶

HT200

HT200

35

氟丁橡胶、氟塑料

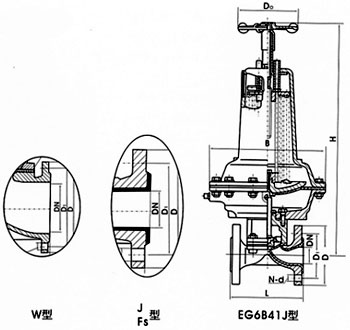

【外形连接尺寸及重量】:


型号

公称通径DNmm

尺寸(mm

气动装置

质量
(㎏)

L

f

D1

D

D0

n-d

H

B

代号ES

耗气量(cm3

气源压力(MPa

气源接头(in

J

W



EG6B41-16

20

121

117

2

75

105

120

4-13.5

-

168

61

163.87

0.3

1/8

7.2

25

131

127

2

85

115

120

4-13.5

394

168

61

196.65

0.3-0.4

1/8

8.9

32

150

146

2

100

140

120

4-17.5

400

168

61

229.4

0.3-0.4

1/8

10.6

40

163

159

2

110

150

165

4-17.5

485

260

62

1425.7

0.3-0.4

1/4

19.5

50

194

190

2

125

165

165

4-17.5

635

318

63

2284.1

0.3-0.4

1/4

34.9



EG6B41-10

65

220

216

2

145

185

165

4-17.5

650

318

63

3048

0.3-0.4

1/4

39.9

80

258

254

2

160

200

165

8-17.5

660

318

63

3244.7

0.4-0.5

1/4

51.9

100

309

305

2

180

220

280

8-17.5

816

425

64

6964.5

0.4-0.5

3/8

93.2

125

362

356

3

210

250

280

8-17.5

825

425

64

7439.7

0.4-0.5

3/8

105.3

150

412

406

3

240

285

310

8-22

1013

549

65

14912

0.5

3/8

184.5

EG6B41-6

200

529

521

4

295

340

483

8-22

1300

749

66

49161

0.5

1/2

407.4
