三通铸铁旋塞阀(X44W-10)
  产品名称: 三通铸铁旋塞阀(X44W-10)
  产品型号: X44W-10


  咨询电话:021-51602595 黄经理
 相关产品
 三通不锈钢旋塞阀(X44W-10P)
 三通铸铁旋塞阀(X44W-10)
 三通内螺纹不锈钢旋塞阀(X14W-10P)
 三通铸钢旋塞阀(X44W-10C)


【产品名称:三通铸铁旋塞阀】
【产品型号:X44W-10】
    上海杰一阀门X44W三通铸铁旋塞阀用于石油、煤气、天然气、液化石油气、暖通行业以及一般工业中。主要供开启和关闭管道和设备介质之用,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用早的一种阀门,结构简单、开关迅速、流体阻力小。
【产品介绍】:
    上海杰一阀门X44W三通铸铁旋塞阀整体包括阀芯均采用铸铁材质,用于工作温度小于100℃的油品、污水等。
【工作原理】:
    X44W三通铸铁旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
【产品特点】:
1、不受安装方向的限制,介质的流向可任意。
2、适用于经常操作,启闭迅速、轻便、流体阻力小。
3、结构简单,相对体积小,重量轻,便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好,使用广泛。
【主要性能规范】:

型号

公称压力
PN
MPa

试验压力PSMPa

适用介质

工作温度(

壳体

密封

X44W-1.0

1.0

1.5

1.1

煤气、油品

≤100

【零部件材料】:

零件名称

阀体

塞子

填料压盖

填料

X44W-1.0

铸铁

铸铁

铸铁

油浸石棉盘根

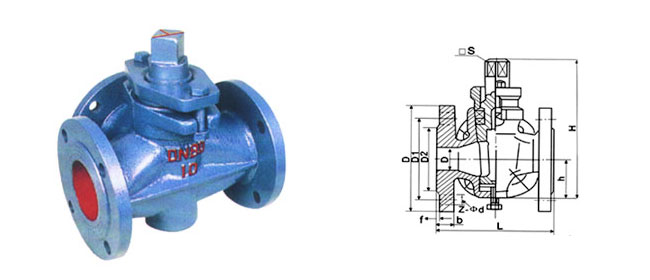

【产品尺寸】:

公称压力
PN
MPa

公称通径
DN
mm

尺寸(mm

L

D

D1

D2

z-φd

□s

h

H





1.0

25

145

115

85

56

4φ14

17

38

133

32

170

135

100

78

4φ18

18

45

152

40

180

145

110

85

4φ18

24

55

212

50

200

160

125

100

4φ18

28

74

260

65

220

180

145

120

4φ18

32

82

295

80

250

195

160

135

4φ18

40

95

327

100

300

215

180

155

8φ18

45

135

425

125

350

245

210

185

8φ18

54

154

482

150

400

280

240

210

8φ23

62

172

512

200

450

335

295

265

8φ23

75

195

605

250

530

390

350

320

8φ23

85

230

660

300

580

440

400

368

8φ23

100

263

760
