【产品名称：三通不锈钢旋塞阀】
【产品型号：X44W-10P】
【产品介绍】：
X44W三通不锈钢旋塞阀阀体及阀芯材质采用铬镍钛不锈钢制造，用于硝酸类、醋酸类等介质。主要供开启和关闭管道和设备介质之用，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。 【工作原理】：
X44W三通不锈钢旋塞阀是柱塞形的旋转阀，启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，起到切断和接通介质以及分流介质的作用，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。
【产品特点】：
1、不受安装方向的限制，介质的流向可任意。
2、适用于经常操作，启闭迅速、轻便、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换，结构简单，密封性能好，使用广泛。
【主要性能规范】： 型号 | 公称压力
PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | 壳体 | 密封 | X44W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸类 | ≤250 | X44W-1.0R | 1.0 | 1.5 | 1.1 | 醋酸类 | ≤250 |
【零部件材料】： 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 | X44W-1.0P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 柔性石墨
油浸石棉盘根 | X44W-1.0R | 铬镍钛不锈钢 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 |

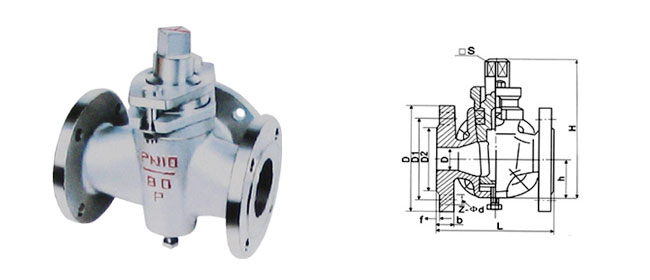

【产品尺寸】：
公称压力
PN（MPa） | 公称通径
DN（mm） | 尺寸（mm） | L | D | D1 | D2 | z-φd | □s | h | H |
1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 | 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | 100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | 125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 |
|
