三通内螺纹不锈钢旋塞阀(X14W-10P)
  产品名称: 三通内螺纹不锈钢旋塞阀(X14W-10P)
  产品型号: X14W-10P


  咨询电话:021-51602595 黄经理
 相关产品
 三通不锈钢旋塞阀(X44W-10P)
 三通铸铁旋塞阀(X44W-10)
 三通内螺纹不锈钢旋塞阀(X14W-10P)
 三通铸钢旋塞阀(X44W-10C)


【产品名称:三通内螺纹不锈钢旋塞阀】
【产品型号:X14W-10P】
    上海杰一阀门X14W三通内螺纹不锈钢旋塞阀用于含颗粒的油品或醋酸等,阀体采用304或316不锈钢制作。主要供开启和关闭管道和设备介质之用,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用早的一种阀门,结构简单、开关迅速、流体阻力小。
【产品介绍】:
    上海杰一阀门X14W三通内螺纹不锈钢旋塞阀采用304或316不锈钢材质制作,用于硝酸类、醋酸类含颗粒介质。广泛地应用于油田开采、输送和精练设备中,同时也广泛用于沥青、硝酸、醋酸、石油、化工、煤气、油品、天然气、液化石油气、水、暖通行业以及一般工业中。
【工作原理】:
    X14W三通内螺纹不锈钢旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
【产品特点】:
1、不受安装方向的限制,介质的流向可任意。
2、适用于经常操作,启闭迅速、轻便、流体阻力小。
3、结构简单,相对体积小,重量轻,便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好,使用广泛。
【主要性能规范】:

型号

公称压力
PN
MPa

试验压力PSMPa

适用介质

工作温度(

壳体

密封

X14W-1.0P

1.0

1.5

1.1

硝酸、醋酸

≤100

【零部件材料】:

零件名称

阀体

塞子

填料压盖

填料

X14W-1.0P

不锈钢

不锈钢

不锈钢

油浸石棉盘根
柔性石墨

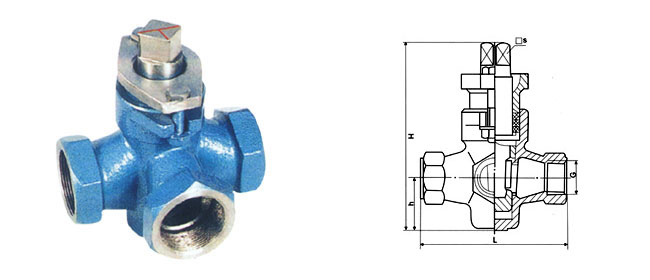

【产品尺寸】:

公称通径
DN
mm

管螺纹
G

尺寸(mm

H

L

h

□S

15

1/2

117

85

30

12

20

3/4

126

90

34

16

25

1

160

110

42

18

32

11/4

176

130

48

18

40

11/2

210

150

64

26

50

2

238

170

76

28

65

21/2

250

220

80

30

80

3

340

250

115

38

100

4

350

300

125

42
