【产品名称：锻钢截止阀】
【产品型号：J11Y、J61Y、J41Y】
【产品介绍】：
J11Y、J61Y、J41Y锻钢截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。
【工作原理】：
阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座密封，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。
【产品特点】：
1、结构紧凑、启闭性好、高度小、维护方便。
2、阀瓣可变换为节流型、针型、球型和止回型。
3、具有抗气蚀作用耐磨、耐蚀、耐冲刷、使用寿命长。
4、密封面为硬质合金不易磨损、擦伤、密封性能好。寿命长。
5、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
6、阀杆底部的启闭处为半球体形阀瓣、阀杆及阀瓣表面为硬质合金层。
7、流量阻力小、关闭更严密、润滑油不易流失、摩擦力小、阀门启闭轻松、动作灵敏。
【三种盖设计形式】：

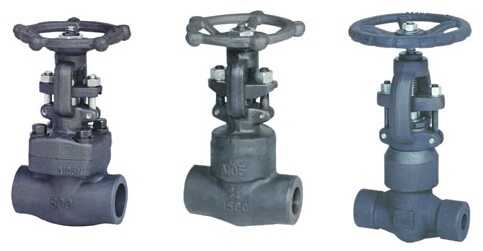

螺栓式阀盖 焊接式阀盖 压力自紧式阀盖

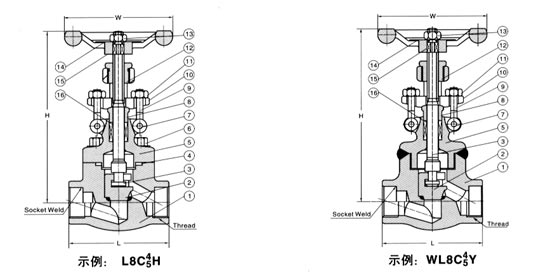

【标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀瓣 | A276 420 | A276 F22 | A276 304(L) | A276 F316(L) | 3 | 阀杆 | A182 F6a | A182 | A182 F304(L) | A182 F316(L) | 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 5 | 阀盖 | A105N | A182 F22 | A182/F304(L) | A182/F316(L) | 6 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 7 | 圆柱销 | A276 420 | A276 304 | 8 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | 9 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 10 | 填料压板 | A105 | F182 F304 | 11 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 12 | 阀杆螺母 | A276 410 | 13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 14 | 铭牌 | SS | 15 | 手轮 | A197 | 16 | 填料 | 柔性石墨 | PTFE | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
【150LB-600LB产品尺寸和重量】： NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / | 全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | H（开） | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 | 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 |
【900LB-1500LB产品尺寸和重量】： NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / | 全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | H（开） | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | 重量 | 螺栓式 | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 | 焊接式 | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 |
|
