【产品名称：锻钢自密封截止阀】
【产品型号：J61Y-2500LB】
【产品介绍】：
J61Y锻钢自密封截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。 【工作原理】：
J61Y锻钢自密封截止阀阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座密封，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。
【产品特点】：
1、结构紧凑、启闭性好、高度小、维护方便。
2、阀瓣可变换为节流型、针型、球型和止回型。
3、具有抗气蚀作用耐磨、耐蚀、耐冲刷、使用寿命长。
4、密封面为硬质合金不易磨损、擦伤、密封性能好。寿命长。
5、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
6、中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
7、阀杆底部的启闭处为半球体形阀瓣、阀杆及阀瓣表面为硬质合金层。

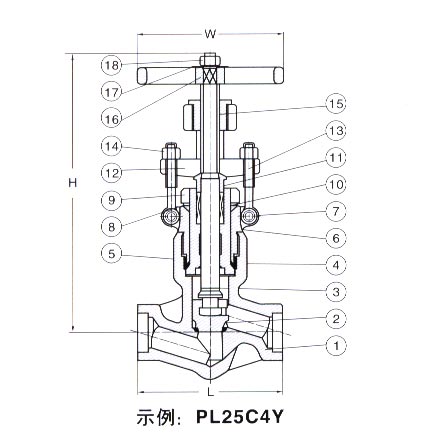

【标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type A182 F22 | Type A182 F304 | Type A182 F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) | 3 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 密封座 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 密封环 | 08F | A182 F304 | A182 F304(L) | F316L | 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 圆柱销 | A276 420 | A182 F304 | 8 | 垫圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 10 | 填料 | 316夹 柔性石墨 | 316夹PTFE | 11 | 填料压套 | A276 420 | A182 F304 | 12 | 填料压板 | A105 | A182 F304 | 13 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 阀杆螺母 | A276 420 | 16 | 手轮 | A197 | 17 | 铭牌 | SS | 18 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
【产品尺寸】：
NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 | 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | H(开) | 333 | 333 | 333 | 408 | 408 | 524 | W | 160 | 160 | 180 | 200 | 250 | 280 | 重量 | 900Lb-1500Lb | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 | 2500Lb | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 |
|
