【产品名称：Y型自密封截止阀】
【产品型号：J65Y-2500LB】
【产品介绍】：
J65YY型自密封截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。 【工作原理】：
J65YY型自密封截止阀为了改变直通式曲折的流体通道，把阀座孔与阀体设计成一定角度，使流道变得与轴线更平直，以减少压力损失。阀瓣通常是平面的、带爪形导向的或锥形的，以满足不同工况的要求。
【产品特点】：
1、结构紧凑、启闭性好、高度小、维护方便。
2、中腔采用自密封结构，压力越高，密封性越好。
3、具有抗气蚀作用耐磨、耐蚀、耐冲刷、使用寿命长。
4、密封面为硬质合金不易磨损、擦伤、密封性能好，寿命长。
5、阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。
6、中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
7、阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏。

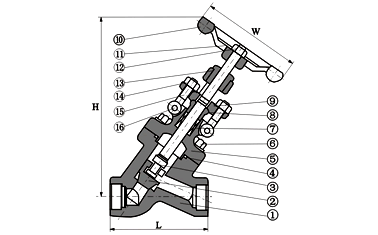

【标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105 | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 垫片 | Corrugated SS + graphite | SS + PTFE | 5 | 阀盖 | A105 | A276 304 | A276 304(L) | A276 316(L) | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 7 | 填料 | 柔性石墨 | PTFE | 8 | 填料压盖 | A276 410 | A182 F304(L) | A182 F316(L) | 9 | 填料压板 | A216 WCB | A351 CF8 | 10 | 手轮 | A197 | 11 | 铭牌 | SS | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | A276 410 | 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 16 | 销子 | A276 420 | A276 304 | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 适用温度 | -29~425℃ | -29~550℃ | -29~180℃ |
【产品尺寸】：
NPS | 1/2＂ | 3/4＂ | 1＂ | 11/4＂ | 11/2＂ | 2＂ | L | 98 | 111 | 120 | 140 | 140 | 170 | H（开） | 175 | 215 | 254 | 305 | 305 | 365 | W | 100 | 125 | 160 | 160 | 180 | 200 | 重量 | 5 | 6.3 | 7.6 | 9.8 | 13.8 | 14.0 |
|
