【产品名称：锻钢升降式止回阀】
【产品型号：H61Y-1500LB】
【产品介绍】：
H61Y锻钢升降式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止介质回流。 【工作原理】：
H61Y锻钢升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
【产品特点】：
1、压力密封设计和石墨垫片环以确保高气密。
2、阀瓣与阀座密封面均采用钴基质合金堆焊而成硬度高、抗腐蚀、抗擦伤、经久耐用。
3、内部弹簧加载，阀门在开启和关闭中无噪音，流体运动方向改变小，压力损失少，减少水锤，经济节能。
4、阀瓣作升降运动，连通管使上腔与阀门出口连通，阀瓣升起与回落时，减少冲击和振动，并使瓣达到全行程。

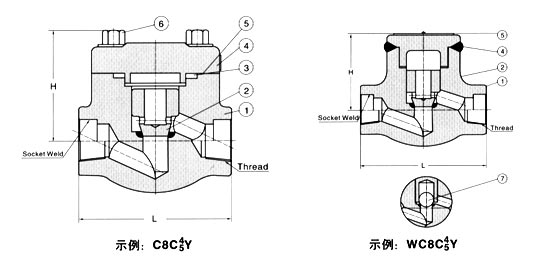

【标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 升降式 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | 4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 铭牌 | SS | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
【150LB-600LB产品尺寸和重量】：
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / | 全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 79, | 79 | 92 | 111 | 120 | 152 | 172 | 200 | W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 | 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 |
【900LB-1500LB产品尺寸和重量】： NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| 全径 |
| 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | W | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | 重量 | 螺栓式 | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 | 焊接式 | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 |
|
