【产品名称：锻钢法兰升降式止回阀】
【产品型号：H41Y-1500LB】
【产品介绍】：
H41Y锻钢法兰升降式止回阀有螺栓连接阀盖的和自密封结构，阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。用于石油、石化及相关工业用的管道。适用于公称压力PN16~PN420、800LB-2500LB，公称尺寸DN15~50、使用温度-29℃～550℃的管道防止介质倒流。
【工作原理】：
H41Y锻钢法兰升降式止回阀当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
【产品特点】：
1、压力密封设计和石墨垫片环以确保高气密。
2、阀瓣围绕阀座外的销轴旋转，减少关闭时发生的猛烈冲击。
3、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活。
4、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。
【150LB-600LB标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 铭牌 | TB | 3 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

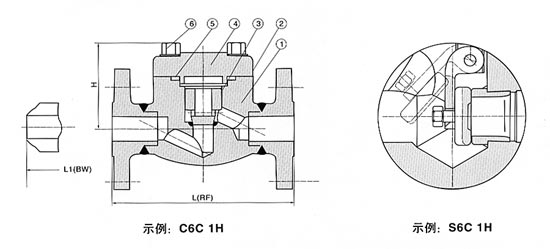

【150LB-600LB产品尺寸和重量】：
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ)
L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | 300 | 152 | 178 | 203 | 216 | 229 | 267 | 600 | 165 | 190 | 216 | 229 | 241 | 292 | H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | 600 | 61 | 79 | 95 | 103 | 118 | 135 | 重量 | 150 | RTJ | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 | BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | 300 | RTJ | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | 600 | RTJ | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |
【900LB-1500LB标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 铭牌 | TB | 3 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨 316夹PTFE | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

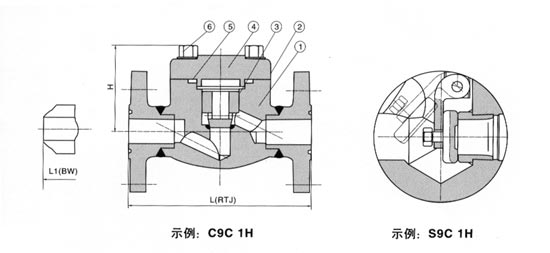

【900LB-1500LB产品尺寸和重量】：
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ) | 216 | 229 | 254 | 279 | 305 | 371 | L1(BW) | 216 | 229 | 254 | 279 | 305 | 368 | H | 79 | 79 | 95 | 104 | 120 | 139 | 重量 | RTJ | 8.5 | 10.5 | 15.7 | 20.8 | 27.2 | 33.0 | BW | 6.4 | 8.0 | 13.2 | 17.8 | 24.2 | 29.7 |
|
