【产品名称：锻钢旋启式止回阀】
【产品型号：H64Y-1500LB】
【产品介绍】：
H64Y锻钢旋启式止回阀采用内装摇臂旋启式结构，不锈钢销轴与阀瓣连接采用内装式，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。
【工作原理】：
H64Y锻钢旋启式止回阀当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
【产品特点】：
1、压力密封设计和石墨垫片环以确保高气密。
2、阀瓣围绕阀座外的销轴旋转，减少关闭时发生的猛烈冲击。
3、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
4、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活。
5、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。

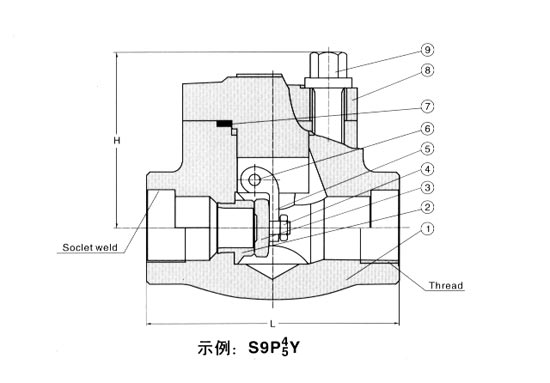

【标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A 105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀盖 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | 3 | 旋启式 阀瓣 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | 4 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 5 | 摇臂 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 6 | 圆柱销 | A276 420 | A182 F304 | A182 F316 | 7 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | 8 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 9 | 内六角螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 |
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
【产品尺寸和重量】：
NPS | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 900～1500Lb | 92 | 111 | 111 | 120 | 120 | 140 | 178 | W | 800Lb | 61 | 61 | 78 | 84 | 101 | 120 | 133 | 900～1500Lb | 79 | 79 | 79 | 97 | 105 | 120 | 140 | 重量 | 800Lb | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 | 900～1500Lb | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 |
|
