【产品名称：自密封旋启式止回阀】
【产品型号：H64Y-2500LB】
【产品介绍】：
H64Y自密封旋启式止回阀阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。适用于公称压力2500LB，的石油、化工、水力、火力电站等各种工况的管路上切断或接通介质。适用介质为：油品、蒸汽、及气体、某些腐蚀性液体等。
【工作原理】：
H64Y自密封旋启式止回阀采用自密封结构，锻钢阀盖由阀体内腔装出，内腔压力越高密封性能越好。阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，具有耐高温冲刷，耐磨损等特点。
【产品特点】：
1、压力密封设计和石墨垫片环以确保高气密。
2、阀瓣围绕阀座外的销轴旋转，减少关闭时发生的猛烈冲击。
3、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
4、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活。
5、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。

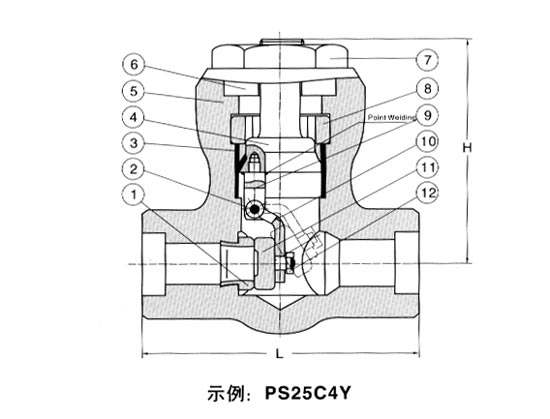

【标准材质明细表】： 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A 105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 2 | 圆柱销 | A276 420 | A182 F304 | A182 F316 | 3 | 密封环 | A276 304L | A276 316L | 4 | 自密封座 | A105 | A182 F304L | A182 F304(L) | A182 F316(L) | 5 | 阀体 | A105N | A182 F22 | A182 F | A182 F316(L) | 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 8 | 四开环 | A276 420 | A182 F304 | A182 F316 | 9 | 吊耳 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 10 | 摇臂 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 11 | 阀瓣 | A276 410 | F304 | A182 F304(L) | F316(L) | 12 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
【产品尺寸和重量】：
NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | L | 900～1500Lb | 140 | 140 | 140 | 178 | 178 | 216 | 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | H | 117 | 117 | 117 | 152 | 152 | 195 | 重量 | 900～1500Lb | 8.2 | 7.8 | 7.7 | 19.8 | 19.2 | 21.3 | 2500Lb | 10.0 | 9.6 | 9.4 | 21.5 | 21.1 | 22.8 |
|
